Peltitarvike käännetyn katon kaivo malli-KK
Peltitarvike käännetyn katon kaivo malli-KK mittakuva
Peltitarvike käännetyn katon kaivo malli-KK mittakuva
Peltitarvike käännetyn katon kaivo malli-KK mittakuva
Kattokaivo KK sivulähtö 110 mittakuva

Käännetyn katon kaivoa malli-KK käytetään käännetyissä rakenteissa erilaisten sihtirakenteiden kanssa. Haponkestävästä teräksestä valmistettu kaivo kestää vaativatkin sääolosuhteet ja lämpötilavaihtelut.

Saatavilla pohja- tai sivulähdöllä. Odotettu 110 mm (∅) sivulähtö nyt saatavilla. Kaivossa on primeroitu laippa.

Testattu SFS-EN 1253-2 mukaisesti.

 Malli

KK

Materiaali

Haponkestävä teräs (hst)

Laipan halkaisija ∅

530 mm

Kokooma-altaan halkaisija ∅

220 mm

Putken halkaisija ∅

75, 110 tai 160 mm

Putken pituus

350 mm, 500 mm tai tilauksen mukaan

Muut koot valmistettavissa mittatilauksena.

Lisävarusteet:

Kaivoon sopiva sihtirakenne tai rei'itetty kansi

Itsesäätyvä lämmitysvastus (16W/32W, 2m liitosjohto)

Kondenssieristys (13mm solukumi)

Bitumilaippa



*Eurooppalainen standardisoimisjärjestö CEN ei ole määrittänyt kattokaivoille harmonisoitua tuotestandardia (hEN), jonka perusteella tuotetta voisi CE-merkitä. Kaivon tuotekelpoisuus todetaan rakennuspaikkakohtaisella varmennuksella.

LVI-numerot

Tuote

LVI-nro

KK-75 mm, hst

3380420

KK-75 mm sivulähtö, hst

3380421

KK-110 mm, hst

3380422

KK-110 mm sivulähtö, hst

3380127

KK-160 mm, hst

3380424



Materiaalit

Sihtirakenteita käännetyn katon kaivolle malli-KK

terassitason

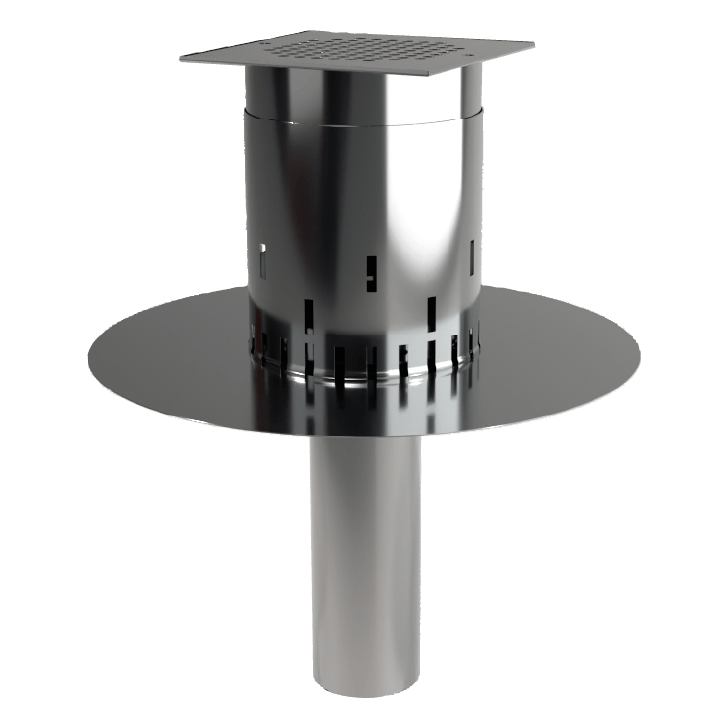

Peltitarvike terassitason sihtirakenne

Terassitason sihtirakenne

Sihtirakenne terassin rakenteiden vedenpoistoon.

kattotason

Peltitarvike kattotason sihtirakenne

Kattotason sihtirakenne

Sihtirakenne käännetyn katon vedenpoistoon.

vkv

Peltitarvike viherkaton sihtirakenne

Viherkaton sihtirakenne

Sihtirakenne viheralueiden ja -kattojen vedenpoistoon.
