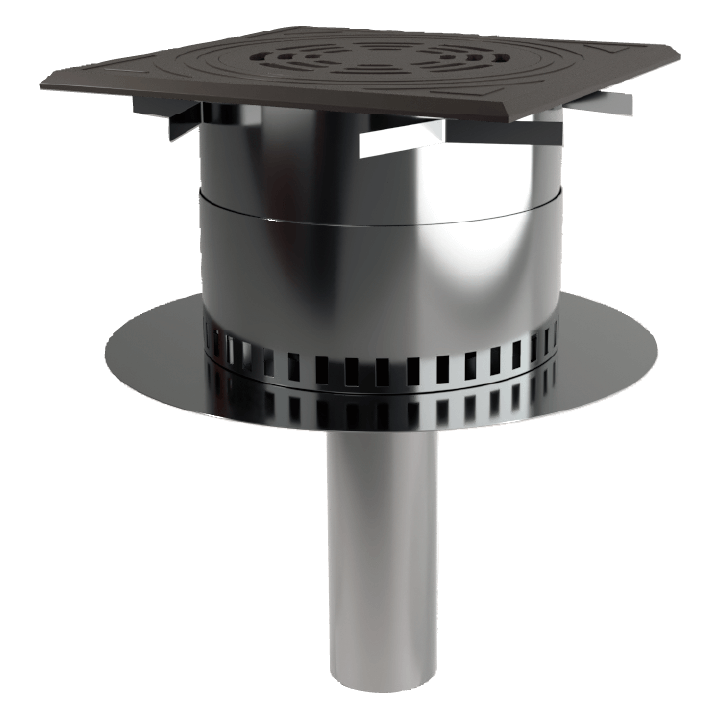

Liikennöidyn tason sihtirakenne ja kaivo KK

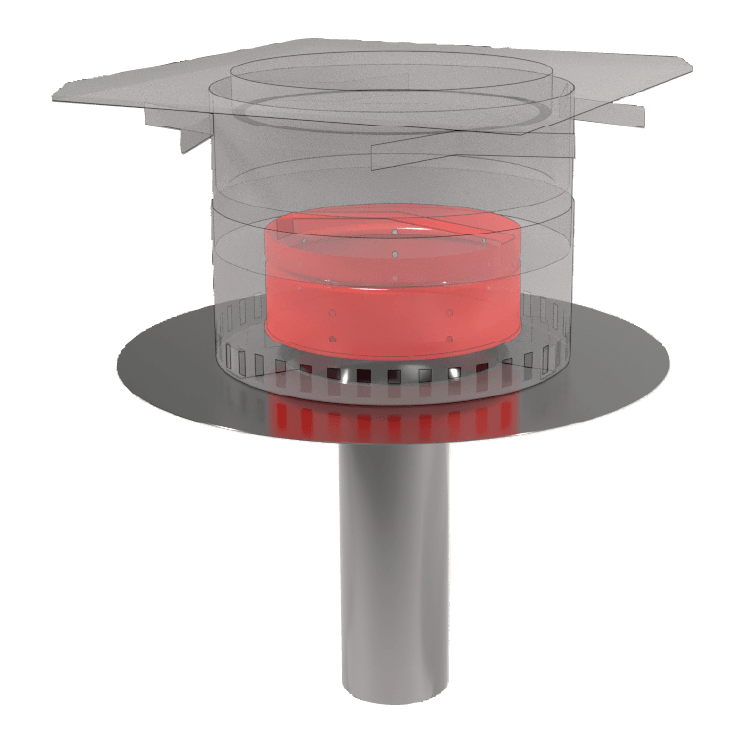

Liikennöidyn tason sihtirakenne hiekankerääjällä

Liikennöidyn tason sihtirakenne 300/450x450, 40t

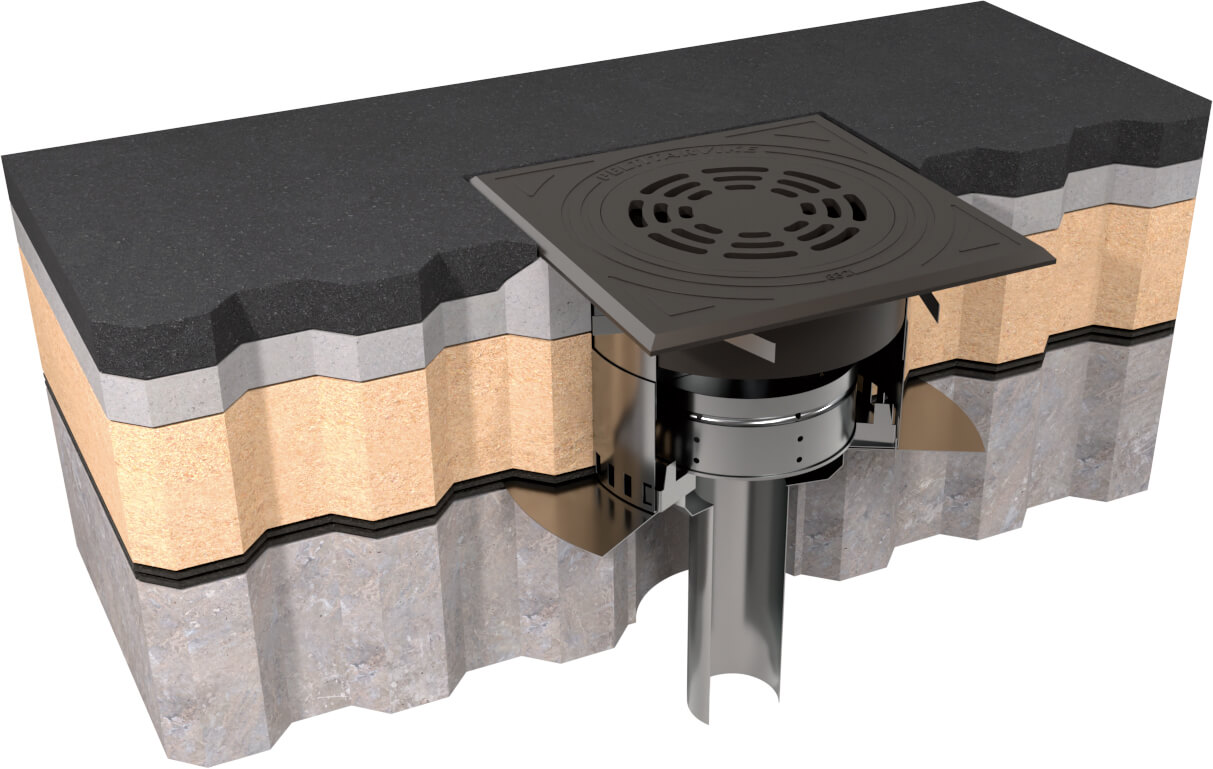

Sihtirakenne kaksiosaisella säädettävällä korokerenkaalla ja valurautakannella liikennöityjen katto- ja pihatasojen pintavedenpoistoon. Saatavana lukkiutuvalla, lukkiutumattomalla tai umpikannella. Sisältää hiekankerääjän.

Yhteensopiva käännetyn rakenteen kaivon malli KK kanssa.

Lisää tarjouspyyntöön

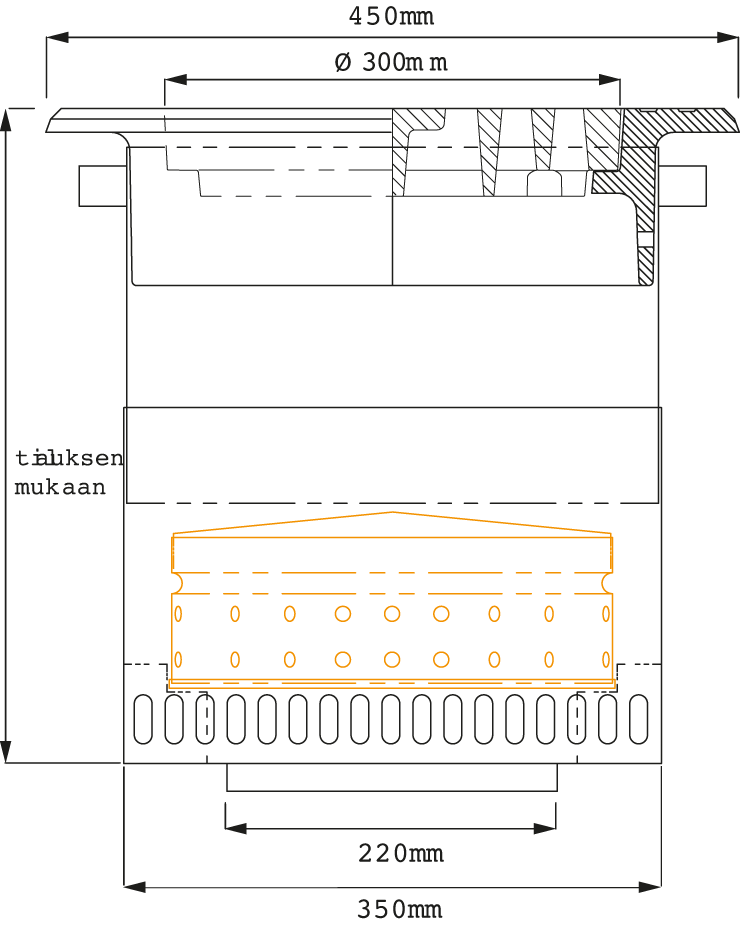

Tekniset tiedot

Materiaali: Haponkestävä teräs (hst), sadevesikansi ja kehys valmistettu valuraudasta
Sadevesikannen halkaisija ∅: 295 mm
Kannen kehys: 450x450 mm
Korokerenkaan halkaisija ∅: 353 mm
Korkeuden (H) säätövara*: 180-230, 220-320, 290-450, 400-650 tai 550-950 mm
Kantavuus: 40 t

* Korkeus vedeneristeestä valmiiseen pintaan.

Muut koot valmistettavissa mittatilauksena.

LVI-numerot

Korkeuden (H) säätövara	LVI-nro
180-230 mm	3381269
180-230 mm, lukkiutuva kansi	3381270
220-320 mm	3381271
220-320 mm, lukkiutuva kansi	3381272
290-450 mm	3381273
290-450 mm, lukkiutuva kansi	3381274
400-650 mm	3381275
400-650 mm, lukkiutuva kansi	3381276
550-950 mm	3381277
550-950 mm, lukkiutuva kansi	3381278

Dokumentit ja kuvat

Huolto

Hiekankerääjän tyhjennys ja puhdistus. Kannen tarkistus esim. halkeamien varalta.

ProdLib

MagiCAD

Kaivo KK pohjalähdöllä

Kaivo käännetyille rakenteille pohjalähdöllä. Valmistettu haponkestävästä teräksestä.

∅ 75, 110 tai 160 mm
Kaivo KK sivulähdöllä

Kaivo käännetyille rakenteille sivulähdöllä. Valmistettu haponkestävästä teräksestä.

∅ 75 tai 110 mm
