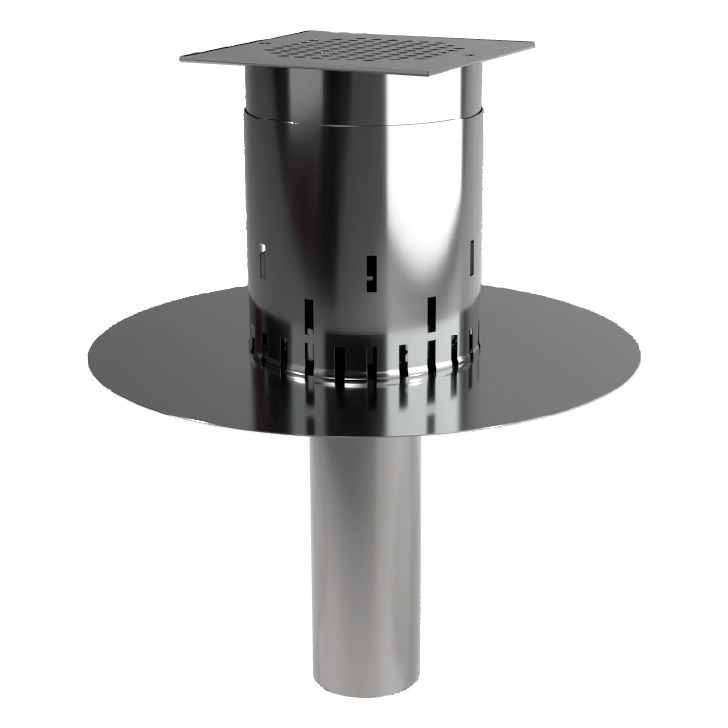

  • Peltitarvike terassitason sihtirakenne + kaivo KK
    Terassitason sihtirakenne ja kaivo KK

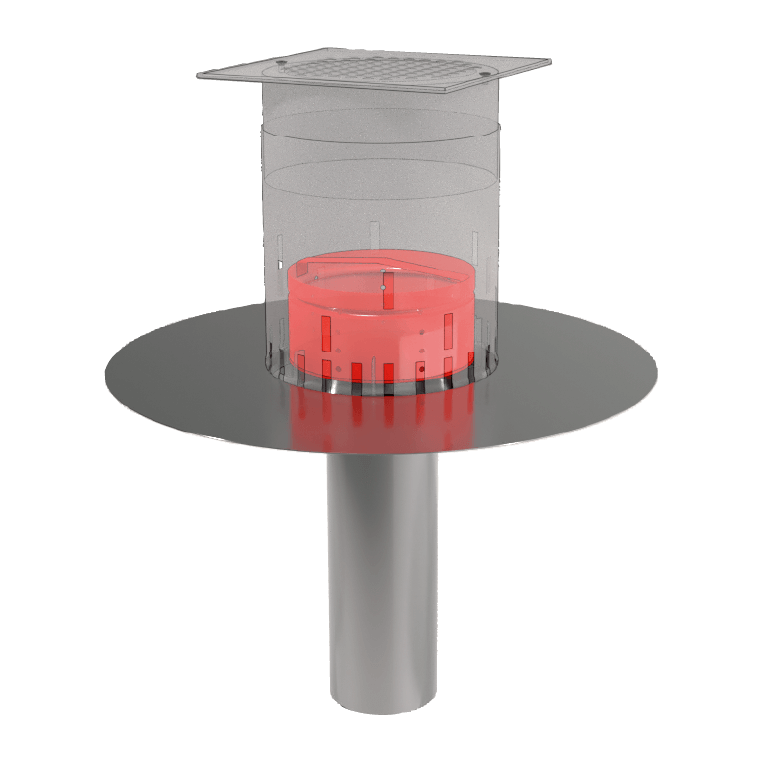

  • Peltitarvike terassitason sihtirakenne hiekankerääjällä + kaivo KK
    Terassitason sihtirakenne hiekankerääjällä

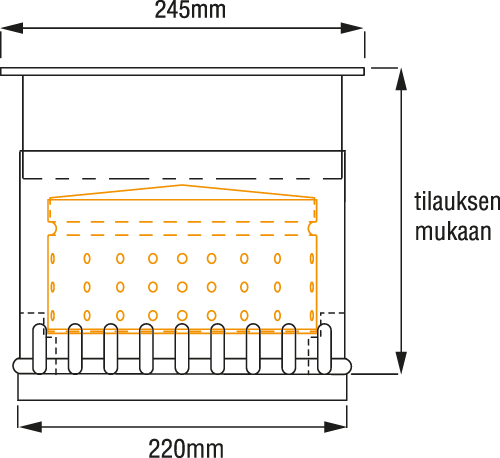

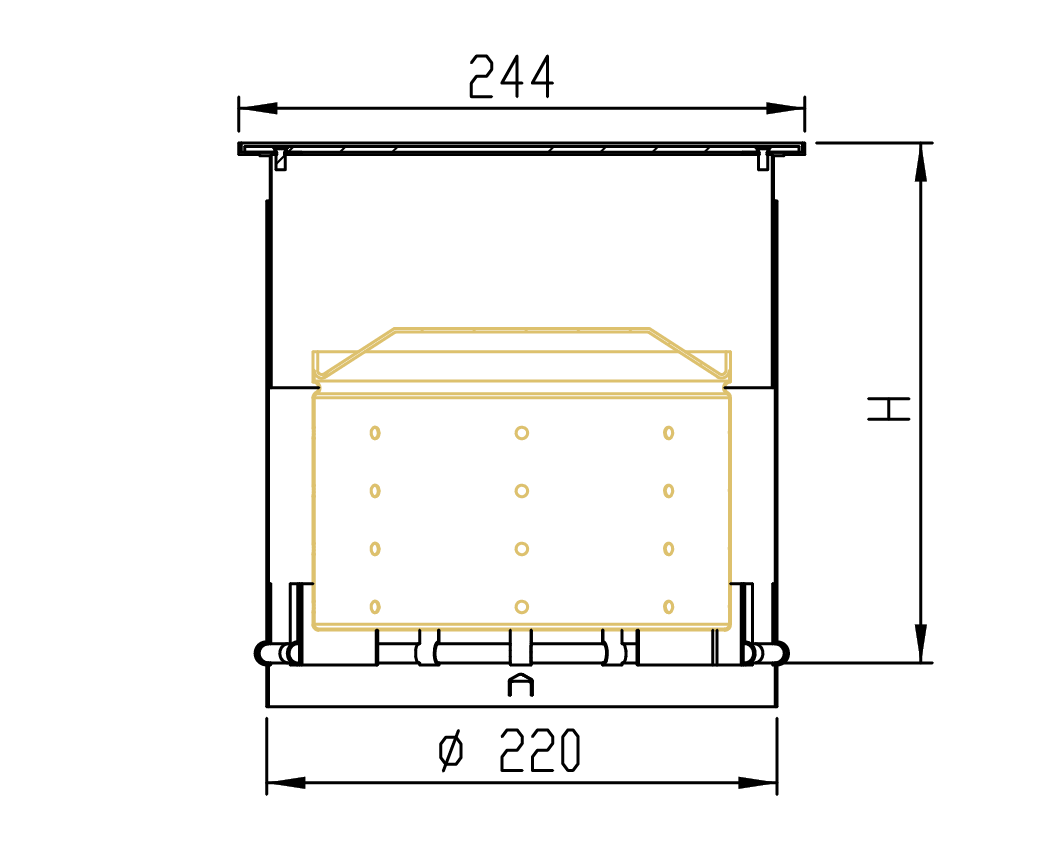

  • Peltitarvike terassitason sihtirakenne mittakuva

Terassitason sihtirakenne

Sihtirakenne 2-osaisella säädettävällä korokerenkaalla terassin rakenteiden vedenpoistoon. Sisältää hiekankerääjän 120 mm korkeudesta alkaen.

Yhteensopiva käännetyn rakenteen kaivon malli KK kanssa.

Tekniset tiedot
Materiaali
Haponkestävä teräs (hst)
Rei'itetty kansi
240x240 mm
Kannen kehys
245x245 mm
Korokerenkaan halkaisija ∅
220 mm
Korokerenkaan korkeus (H)
Vedeneristeestä valmiiseen pintaan
Muut koot valmistettavissa mittatilauksena.

LVI-numerot
Korkeuden (H) säätövara LVI-nro
40-55 mm 3381296
50-70 mm 3381297
60-80 mm 3381298
70-100 mm 3381299
85-120 mm 3381300
110-160 mm 3381301
140-200 mm 3381302
165-260 mm 3381303
235-380 mm 3381304
325-530 mm 3381305
455-810 mm 3381306
750-1200 mm 3381307

Dokumentit ja kuvat

Huolto

Hiekankerääjän tyhjennys ja puhdistus.

Objektit suunnittelijalle

Peltitarvikkeen kaivotuotteiden BIM- ja CAD-mallit löydät ProdLib ja MagiCAD tuotekirjastoista.

ProdLib
MagiCAD
Yhteensopivat tuotteet

Käännetyn rakenteen kaivot

Peltitarvike käännetyn rakenteen kaivo KK

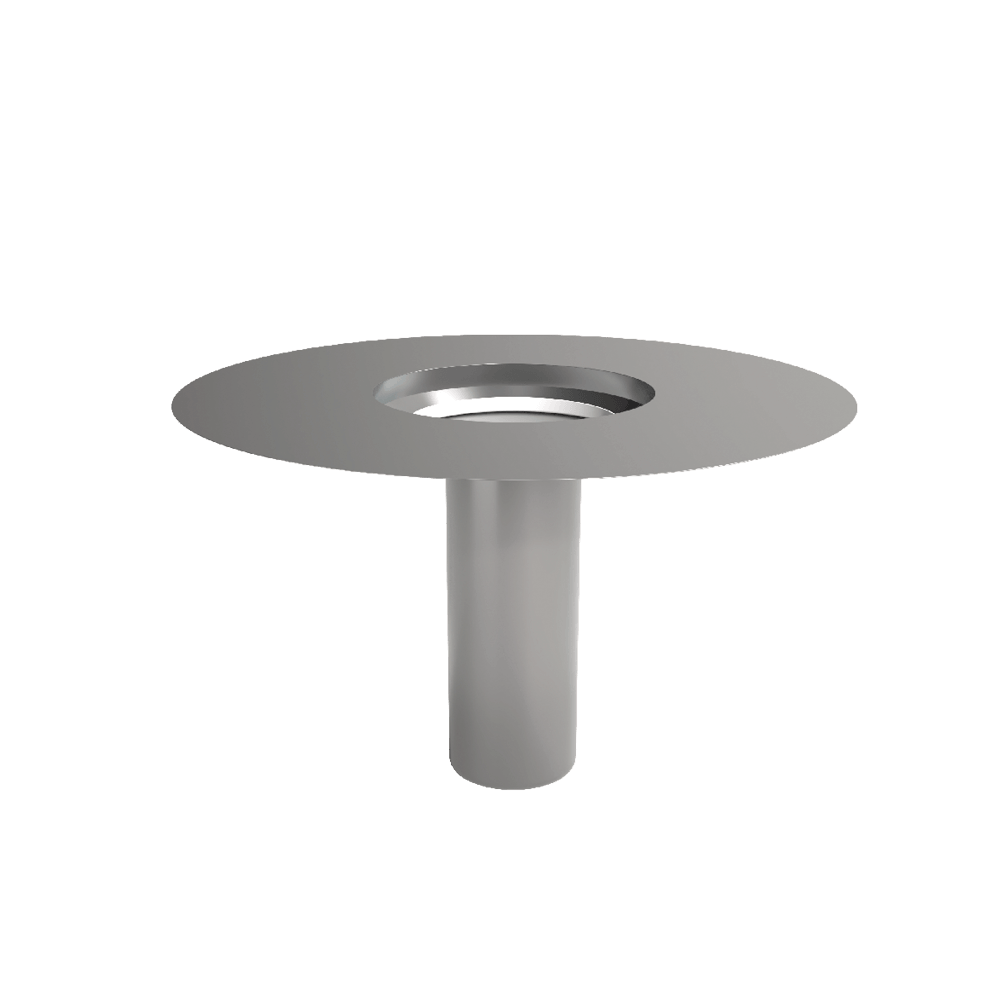

Kaivo KK pohjalähdöllä

Kaivo käännetyille rakenteille pohjalähdöllä. Valmistettu haponkestävästä teräksestä.

∅ 75, 110 tai 160 mm

Peltitarvike käännetyn katon kaivo KK

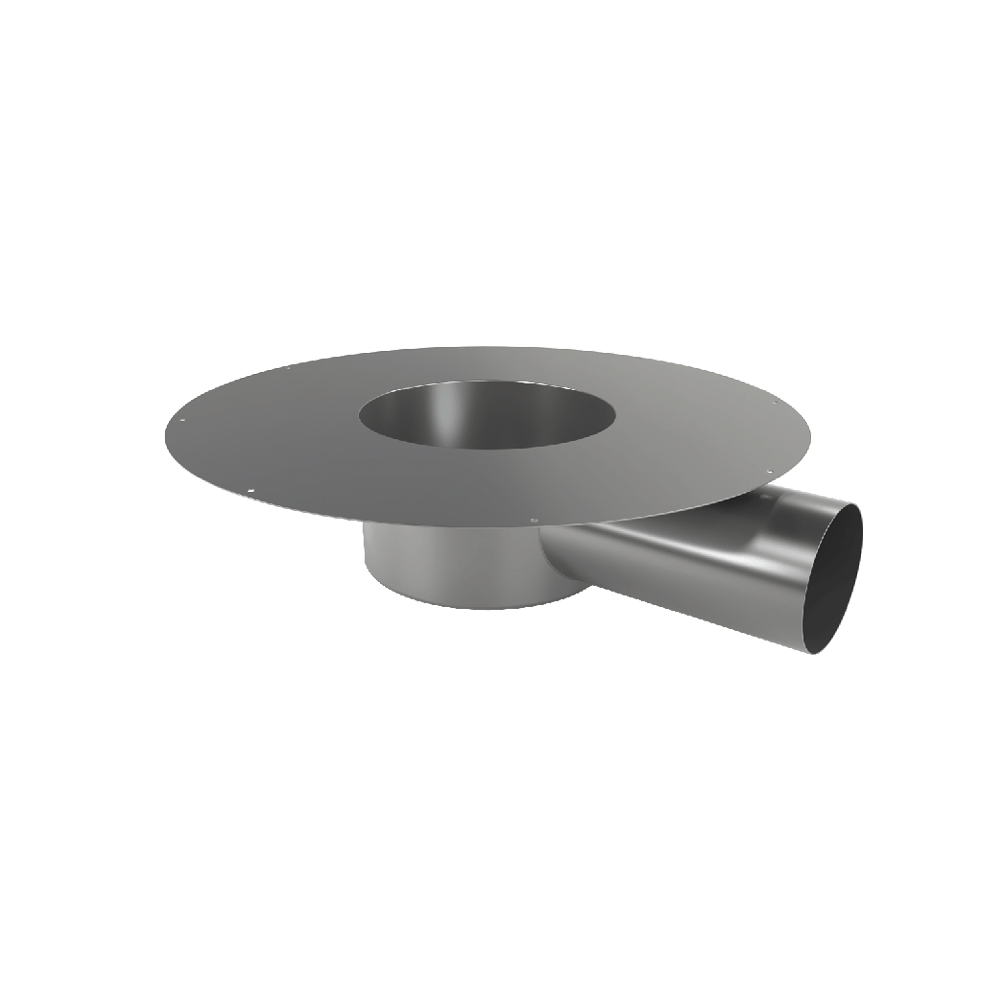

Kaivo KK sivulähdöllä

Kaivo käännetyille rakenteille sivulähdöllä. Valmistettu haponkestävästä teräksestä.

∅ 75 tai 110 mm
