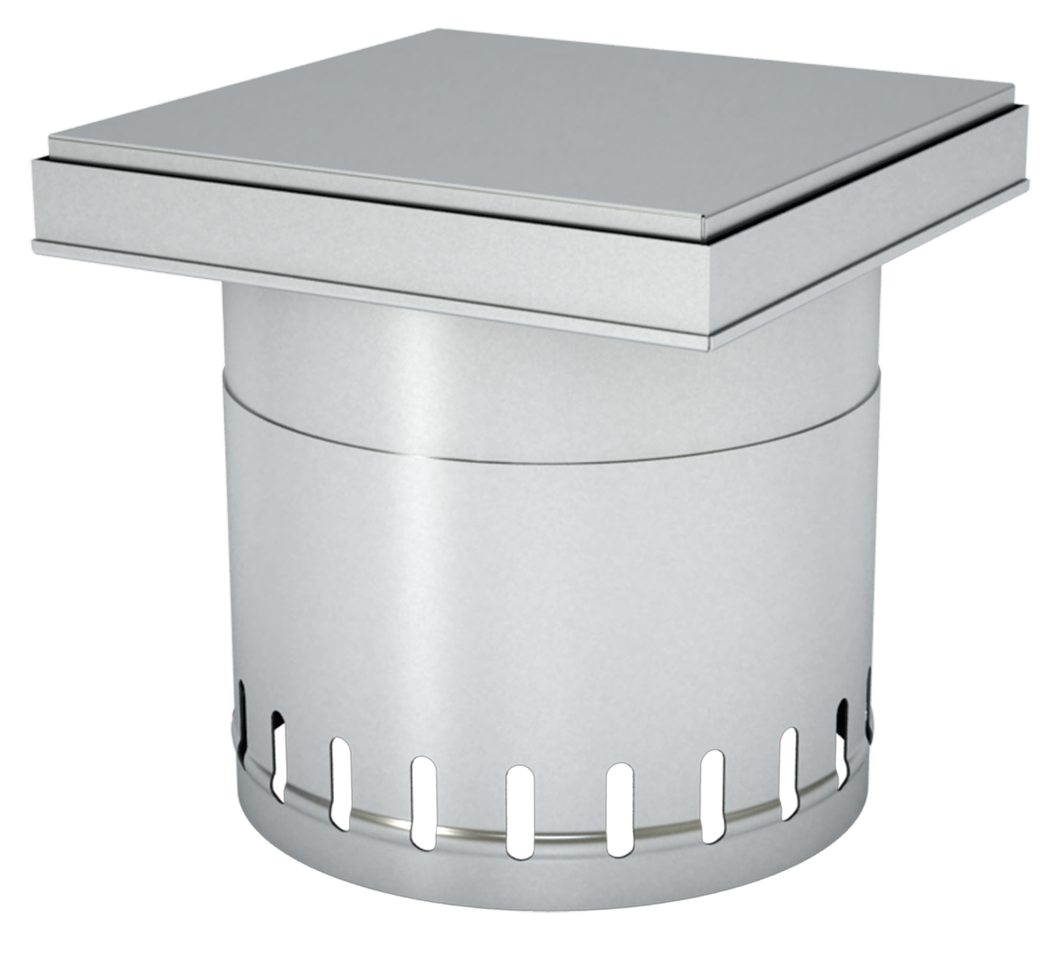

  • Peltitarvike viherkaton sihtirakenne
  • Peltitarvike viherkaton sihtirakenne + kaivo KK
    Viherkaton sihtirakenne ja kaivo KK

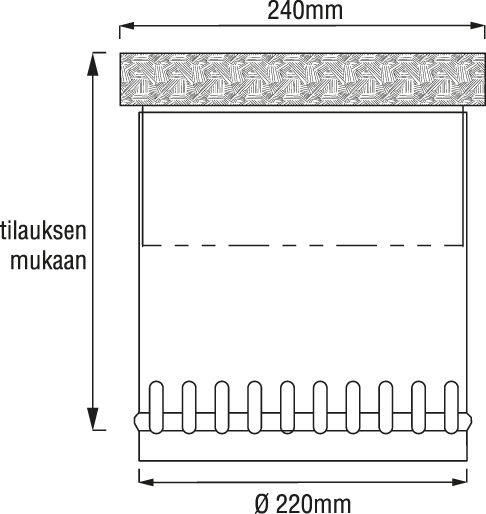

  • Peltitarvike viherkaton sihtirakenne mittakuva

Viherkaton sihtirakenne, VKV

Sihtirakenne 2-osaisella säädettävällä korokerenkaalla viheralueiden ja -kattojen vedenpoistoon. Sihtirakenteessa on lämpöeristetty umpikansi.

Yhteensopiva käännetyn rakenteen kaivon malli KK kanssa.

Tekniset tiedot
Materiaali
Haponkestävä teräs (hst)
Kannen kehys
240x240 mm
Korokerenkaan halkaisija ∅
220 mm
Korokerenkaan korkeus (H)
Vedeneristeestä valmiiseen pintaan
Muut koot valmistettavissa mittatilauksena.

LVI-numerot
Tuote LVI-nro
H 70-85 mm 3381220
H 80-100 mm 3381221
H 90-110 mm 3381222
H 100-130 mm 3381223
H 115-150 mm 3381224
H 140-190 mm 3381225
H 170-230 mm 3381226
H 195-290 mm 3381227
H 265-410 mm 3381228
H 355-560 mm 3381229
H 485-840 mm 3381230

Dokumentit ja kuvat

Huolto

Pinta-asennuksessa kannen tarkistus ja puhdistus. Piiloasennuksessa merkintä asemapiirroksessa.

Objektit suunnittelijalle

Peltitarvikkeen kaivotuotteiden BIM- ja CAD-mallit löydät ProdLib ja MagiCAD tuotekirjastoista.

ProdLib
MagiCAD
Yhteensopivat tuotteet

Käännetyn rakenteen kaivot

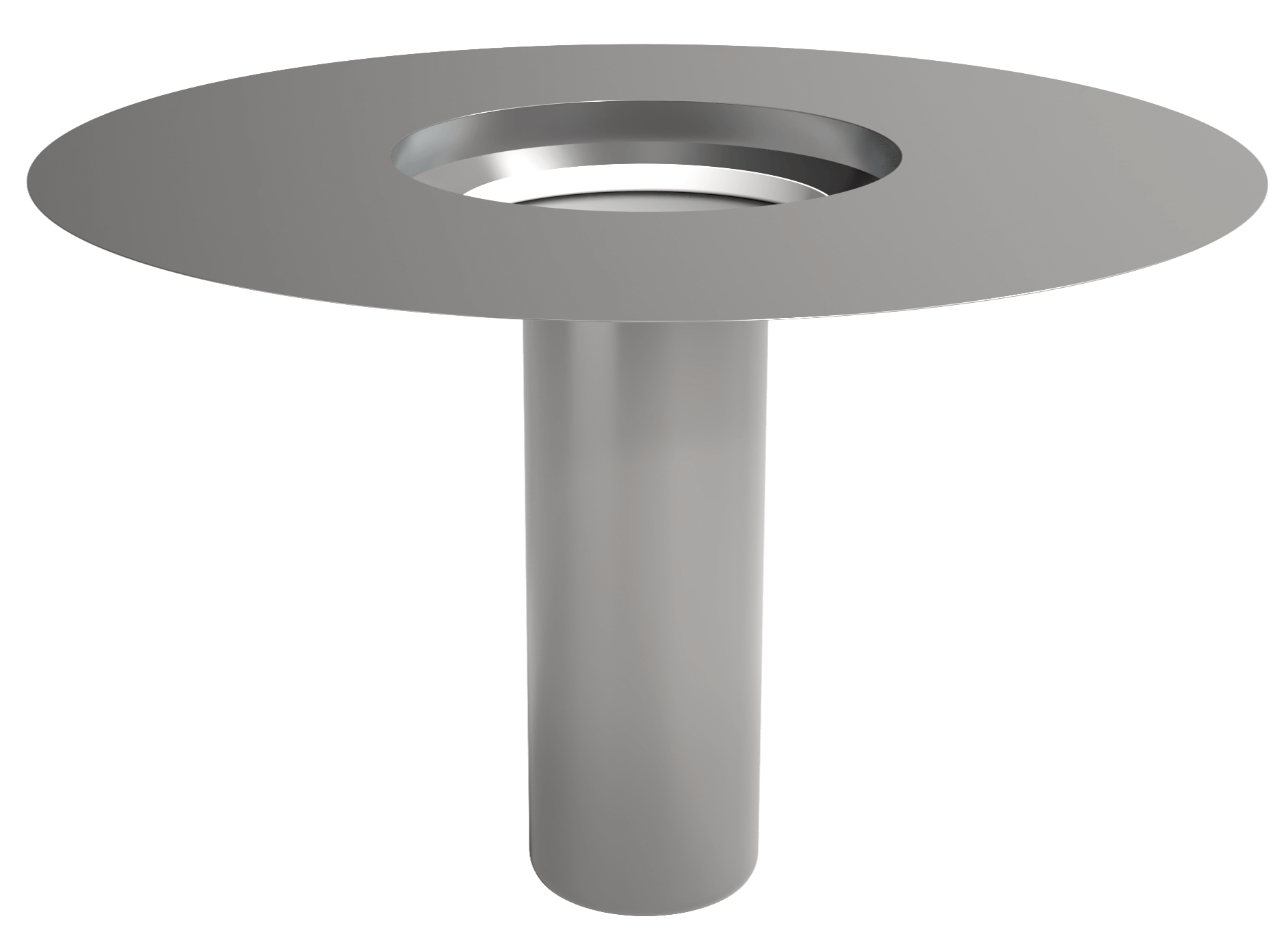

Peltitarvike käännetyn rakenteen kaivo KK

Kaivo KK pohjalähdöllä

Kaivo käännetyille rakenteille pohjalähdöllä. Valmistettu haponkestävästä teräksestä.

∅ 75, 110 tai 160 mm

Peltitarvike käännetyn katon kaivo KK

Kaivo KK sivulähdöllä

Kaivo käännetyille rakenteille sivulähdöllä. Valmistettu haponkestävästä teräksestä.

∅ 75 tai 110 mm
