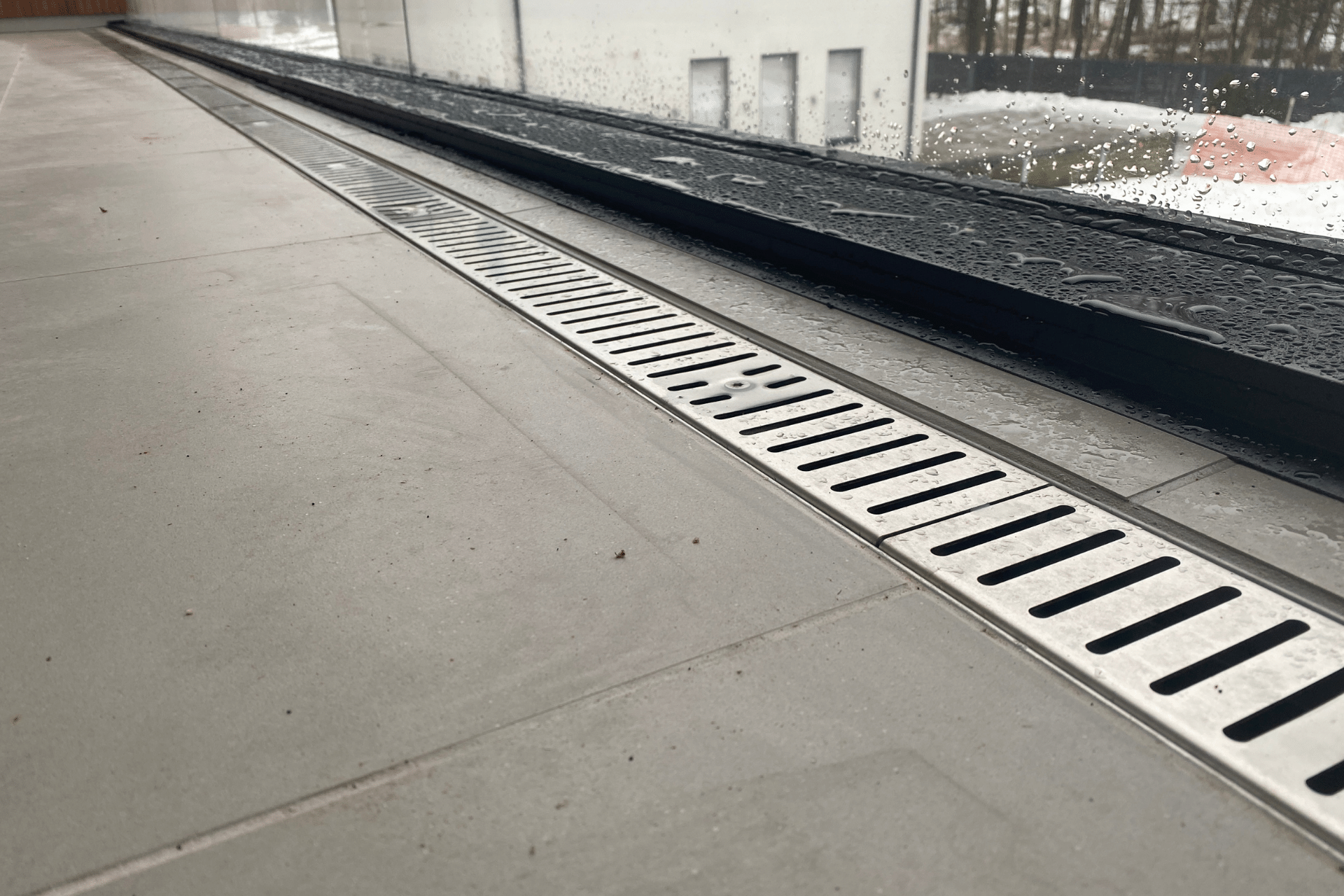

  • DryLine Spa linjakuivatuskouru siveltävä vedeneriste

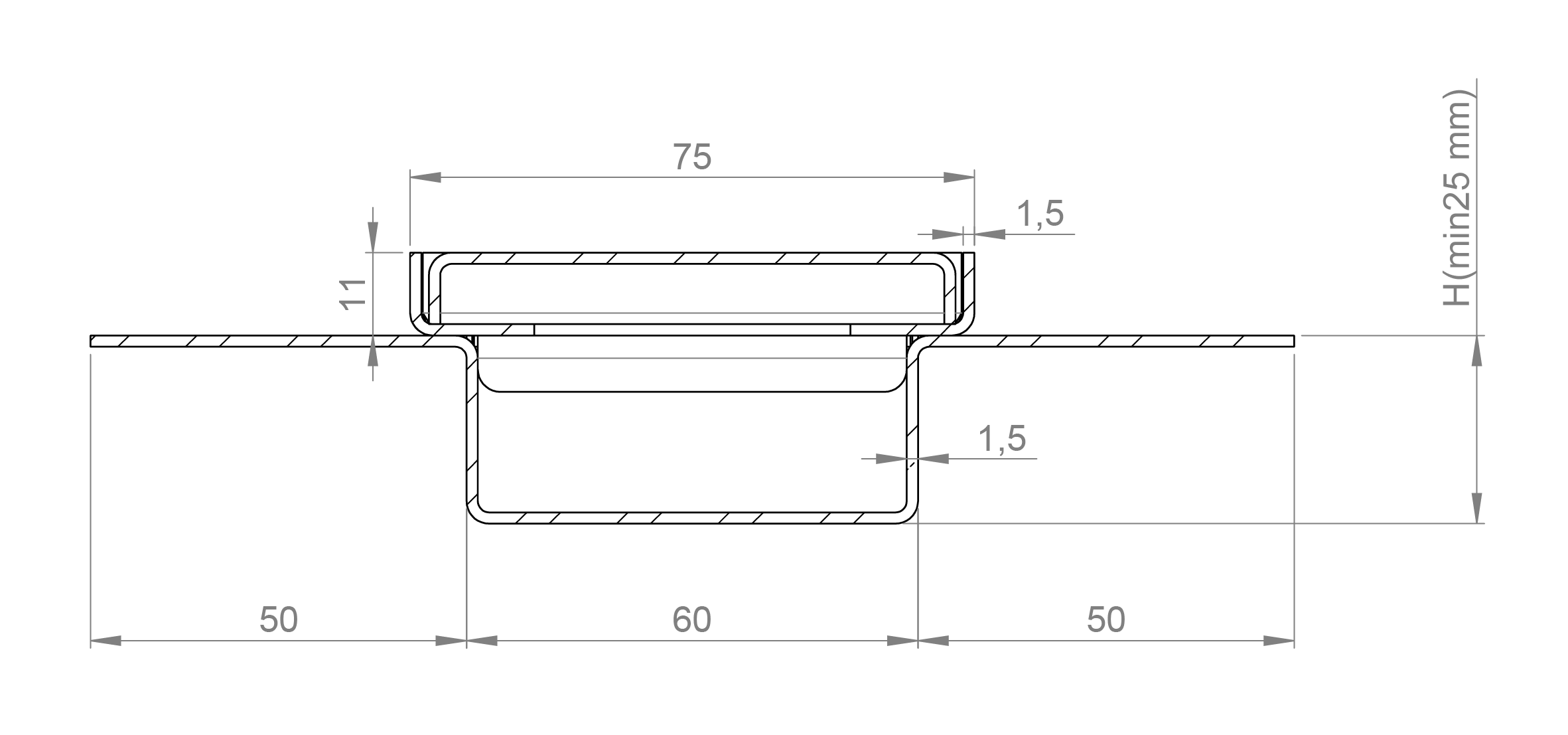

  • DryLine Spa linjakuivatuskouru mittakuva
  • Dryline Spa linjakuivatuskouru siveltävä vedeneriste

DryLine® Spa linjakuivatuskouru

Uimahallien, terassien ja parvekkeiden vedenpoistoon soveltuvat tyylikkäät ruostumattomasta teräksestä valmistetut DryLine® Spa linjakuivatuskourut mitoitetaan joustavasti kohteen suunnitelman mukaisesti huomioiden tarvittavat pituudet, korkeudet, sisäiset kaadot ja poistoyhteet. Kohteeseen räätälöitävät linjakuivatuskourut antavat suunnittelijalle mahdollisuuden toteuttaa toimivan ja helposti asennettavan hulevesijärjestelmän vaativiinkin kohteisiin.

DryLine® Spa linjakuivatuskourut ovat yhteensopivia siveltävien ja ruiskutettavien vedeneristeiden kanssa. Kourujen erikoisuutena on ratkaisu, jossa myös vedeneristeen päällä oleva vesi poistuu kourun kautta.

Tekniset tiedot

Malli
DryLine® Spa
Käyttökohteet
Uimahallit, terassit, parvekkeet
Materiaali
Ruostumaton teräs (rst)
Kansivaihtoehdot
rst-tasokansi
Leveys
90 mm
Korkeus
45-200 mm
Pituus (yksittäinen kouru)
Tilauksen mukaan
Sisäinen kaato
Tilauksen mukaan
Poistoyhteen paikka
Pohja, pääty tai kylki
Poistoyhteen koko ∅
50, 75 tai 110 mm

Lisävarusteet

Valutartunnat

Asennusjalat

Asennusjalkojen avulla kouru on helppo asemoida oikeaan korkeuteen.

Suojakoteloon sijoitettu itsesäätyvä lämmitysvastus

Lämmitysvastus asennetaan suojakotelon sisään kourun pohjalle, jolloin se on suojassa mekaaniselta rasitukselta. Vastuksen liitoskaapeli tuodaan kouruun vesitiiviin paineläpiviennin kautta.

Asennusohjeet

Huolto

Linjakuivatuskouru tulee huoltaa säännöllisesti. Huollon laiminlyönti heikentää veden virtausta tai saattaa estää sen kokonaan.

  1. Tarkista kourun ja kansien kunto.
  2. Puhdista tukkeutuneet kannet.
  3. Avaa kansien kiinnitysruuvit ja irroita kannet.
  4. Puhdista kouru ja poistoputket.
  5. Tarkista lämmitysvastuksen ja suojakotelon kunto. *
  6. Aseta kannet paikoilleen ja kiristä kiinnitysruuvit.

* Jos kuuluvat kourun varustukseen

Usein kysyttyä linjakuivatuskouruista

Soveltuvatko DryLine® linjakuivatuskourut laatoitetuille (klinkkeri) pinnoille?

Kyllä soveltuvat, DryLine® tuoteperhe tarjoaa kaksi vaihtoehtoa, joko DryLine® Spa tai DryLine® Flex:

  • Spa linjakuivatuskouru, on ihanteellinen laatoitetulle pinnalle. Tyylikäs Spa kouru on suunniteltu käytettäväksi siveltävän (nestemäisen) vedeneristeen kanssa. Spa kourun laippa liitetään vedeneristeeseen, kannen kehyksen aukotettu alareuna mahdollistaa veden valumisen kouruun vedeneristyskerroksen pinnalta. Spa kouru sopii siron mitoituksensa ansiosta erityisen hyvin mataliin terassirakenteisiin.
  • Flex linjakuivatuskouru, sopii laatoitetuille pinnoille esim tasokannella varusteltuna. Flex kouru räätälöidään kohteen rakennepaksuudet huomioiden.

Miten varmistan kohteen kantavuusvaatimukset?

Tarvittavat kantavuusvaatimukset tulee varmistaa kohteen suunnittelijalta. Kohteesta riippuen se voi olla rakennesuunnittelija, piha-/vihersuunnittelija tai arkkitehti. Suunnittelija huomioi kantavuusvaatimuksia määrittäessään millaiselle paikalle linjakuivatuskouru on tulossa, ja millaista kuormitusta sen tulee kestää, mitoituksessa tulee huomioida muun muassa aurauskalusto ja pelastustiet.



Tarvitsen 80 metrisen linjakuivatuskourun, onko se toteutettavissa?

Kyllä, toteutamme pidemmät kourukokonaisuudet liittämällä noin 6 m pituiset kourut toisiinsa liitoslaipoin. Liitoslaippojen avulla voimme toteuttaa minkä tahansa pituiset kokonaisuudet. Liitoslaipan materiaali on joko EPDM tai NBR kumi, riippuen kourun sijainnista ja käyttötarkoituksesta.

Miten määritän linjakuivatuskourun syvyyden?

Minimisyvyydet linjakuivatuskouruille on määritelty valmistusteknisin perustein:
  • Linjakuivatuskouru rst-tasokannella
    • Vastuksen kanssa korkeus 55mm
    • Ilman vastusta korkeus 45mm
  • Linjakuivatuskouru rst-ritilällä
    • Vastuksen kanssa korkeus 75mm
    • Ilman vastusta korkeus 60mm
  • Linjakuivatuskouru valurautakannella
    • Vastuksen kanssa korkeus 65mm
    • Ilman vastusta, kourun leveydestä riippuen, korkeus 50-55mm

Muutoin syvyyteen vaikuttaa kohteen rakennepaksuus ja se huomioiden voidaan vapaasti valita kourun korkeus. Matala linjakuivatuskouru vaatii useammin puhdistusta, jottei se tukkeudu, syvemmässä kourussa on enemmän tilavuutta.

Pystyykö linjakuivatuskourun poistoputken sijoittamaan kourun kylkeen?

Kyllä, DryLine® linjakuivatuskourun yksi tai useampi poistoyhde voidaan sijoittaa vapaasti kohteen tarpeiden mukaisesti kourun pohjaan, kylkeen tai päätyyn. Poistoyhteen halkaisija määräytyy kohteen viemärikoon mukaan joko Ø 50, 75 tai 110 mm.

Miten DryLine® linjakuivatuskourun vastus tuodaan vesitiiviisti kourun sisään?

Lämmitysvastus tuodaan linjakuivatuskourun sisään vesitiiviin paineläpiviennin avulla. Paineläpivienti hitsataan kiinteästi kouruun, tilaajan määrittämään kohtaan. Se voidaan sijoittaa päätyyn, kylkeen tai pohjaan kohteen sähkösuunnitelma huomioiden.

Myyjiemme avustuksella toteutat vaativaankin kohteeseen toimivan ratkaisun!
