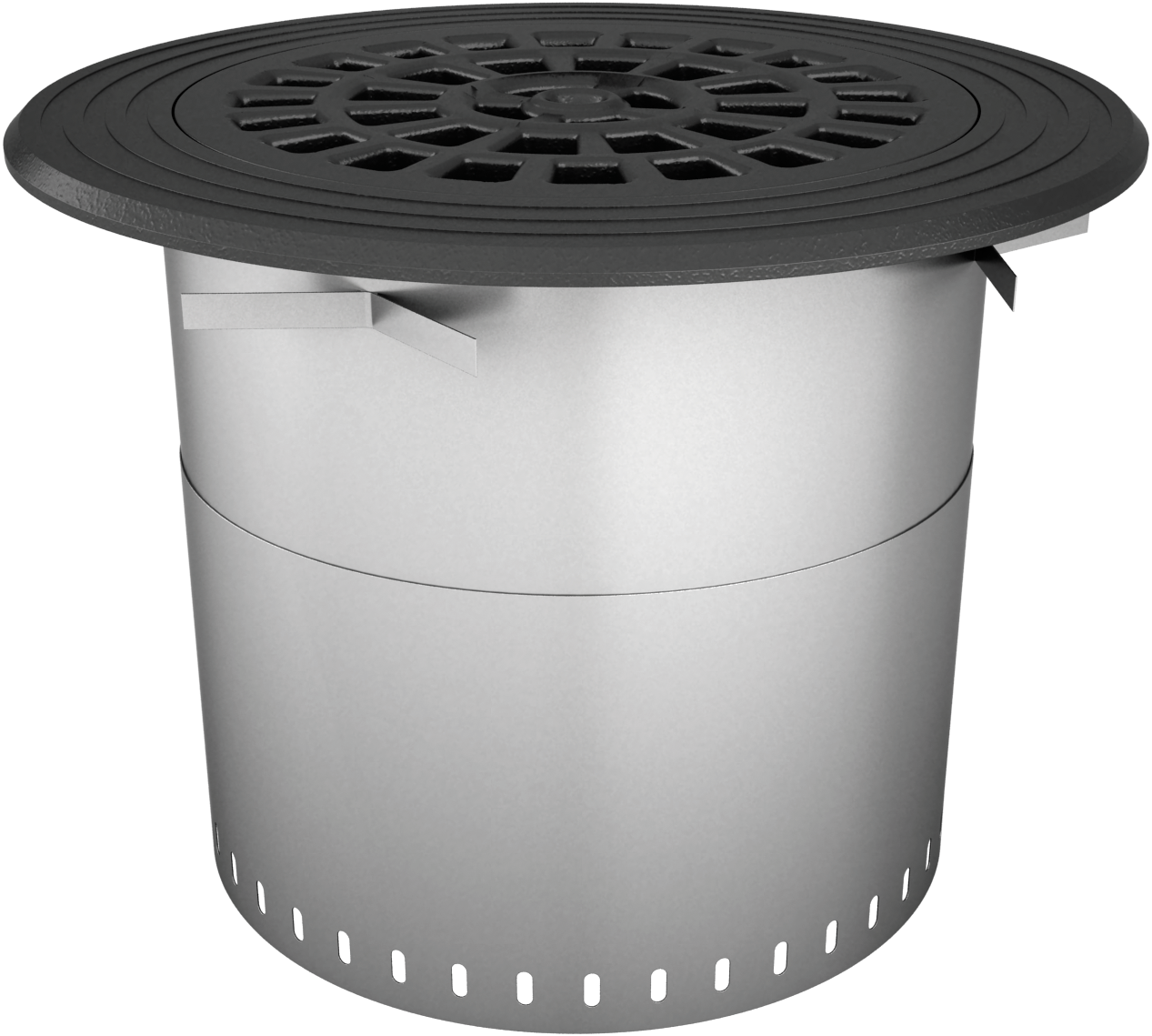

  • Peltitarvike liikennöidyn tason sihtirakenne 500/670
  • Peltitarvike liikennöidyn tason sihtirakenne 500_670 + kaivo KK
    Liikennöidyn tason sihtirakenne ja kaivo KK

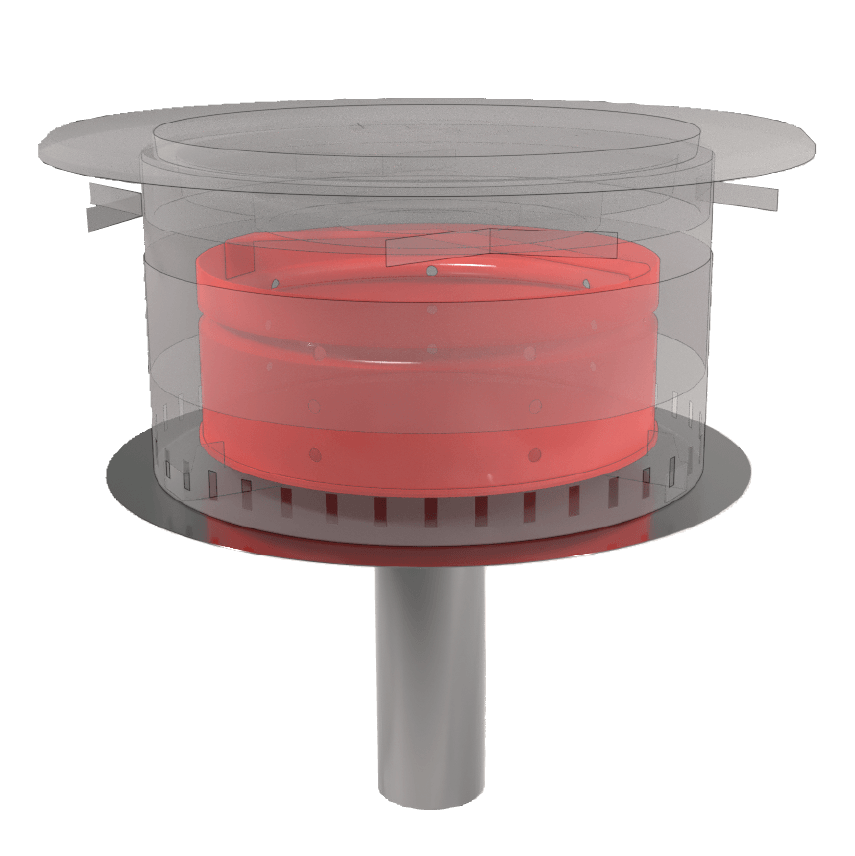

  • Peltitarvike liikennöidyn tason sihtirakenne 500_670 hiekankerääjällä + kaivo KK
    Liikennöidyn tason sihtirakenne hiekankerääjällä

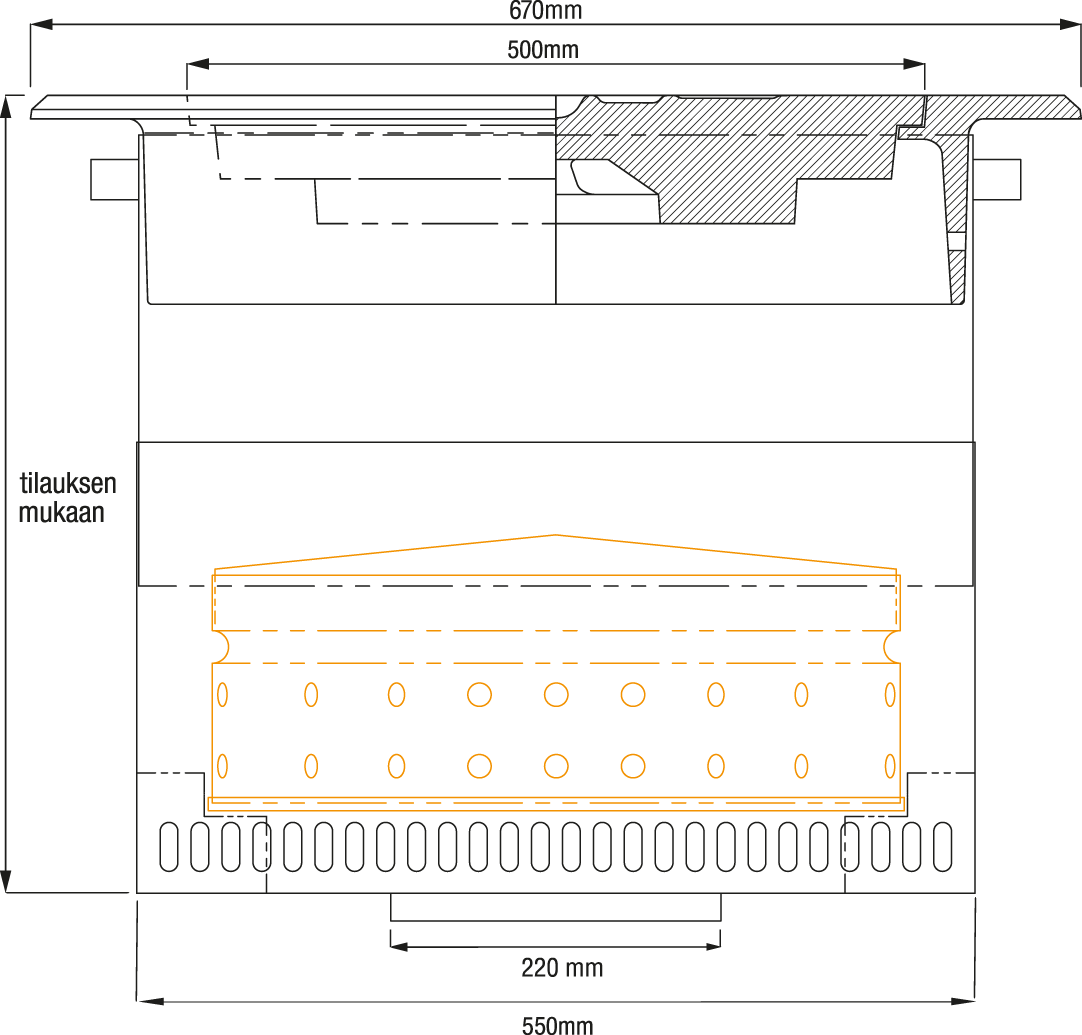

  • Peltitarvike liikennöidyn tason sihtirakenne 500/670 mittakuva

Liikennöidyn tason sihtirakenne 500/670, 40t

Sihtirakenne 2-osaisella säädettävällä korokerenkaalla ja valurautakannella liikennöityjen katto- ja pihatasojen pintavedenpoistoon. Sisältää hiekankerääjän.

Yhteensopiva käännetyn rakenteen kaivon malli KK kanssa.

Tekniset tiedot
Materiaali
Haponkestävä teräs (hst), sadevesikansi ja kehys valmistettu valuraudasta
Sadevesikannen halkaisija ∅
500 mm
Kannen kehys halkaisija ∅
670 mm
Korokerenkaan halkaisija ∅
550 mm
Korokerenkaan korkeus (H)
Vedeneristeestä valmiiseen pintaan
Kantavuus
40 t
Muut koot valmistettavissa mittatilauksena.

LVI-numerot
Tuote LVI-nro
Liikennöidyn tason sihtirakenne 500/670 3381341

Dokumentit ja kuvat

Huolto

Hiekankerääjän tyhjennys ja puhdistus. Kannen tarkistus esim. halkeamien varalta.

Objektit suunnittelijalle

Peltitarvikkeen kaivotuotteiden BIM- ja CAD-mallit löydät ProdLib ja MagiCAD tuotekirjastoista.

ProdLib
MagiCAD
Yhteensopivat tuotteet

Käännetyn rakenteen kaivot

Peltitarvike käännetyn rakenteen kaivo KK

Kaivo KK pohjalähdöllä

Kaivo käännetyille rakenteille pohjalähdöllä. Valmistettu haponkestävästä teräksestä.

∅ 75, 110 tai 160 mm

Peltitarvike käännetyn katon kaivo KK

Kaivo KK sivulähdöllä

Kaivo käännetyille rakenteille sivulähdöllä. Valmistettu haponkestävästä teräksestä.

∅ 75 tai 110 mm
