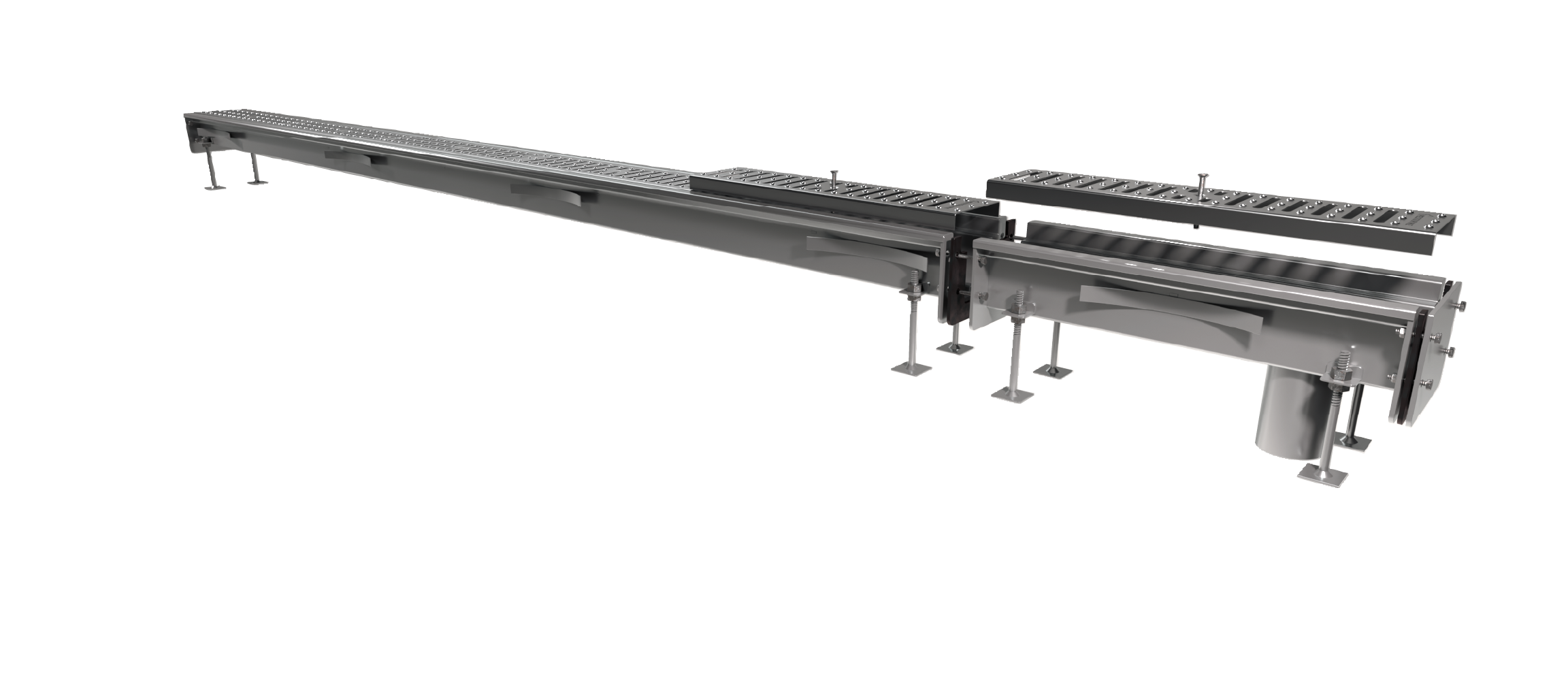

Moduulit sisäisellä kaadolla ja poistoyhteellä -

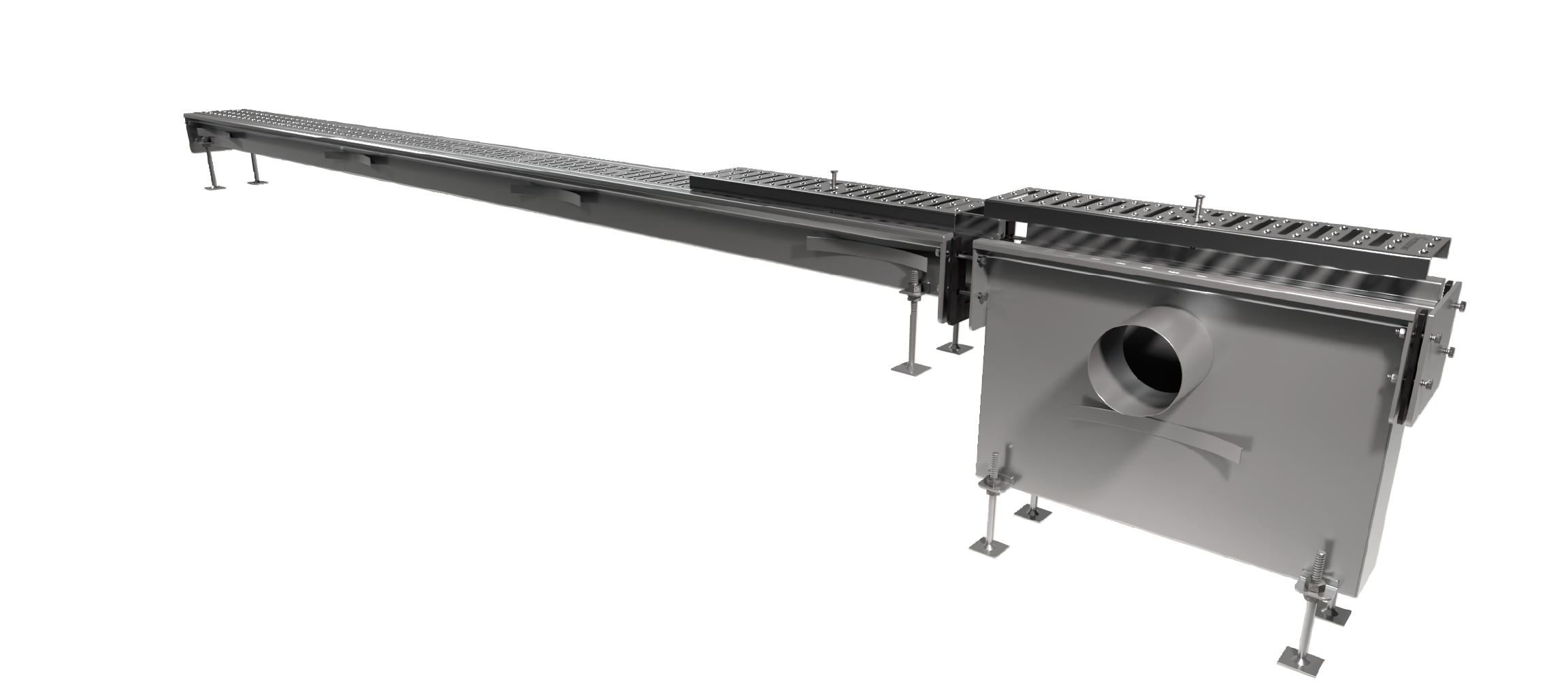

Moduulit tasaisella pohjalla ja sakkapesällä -

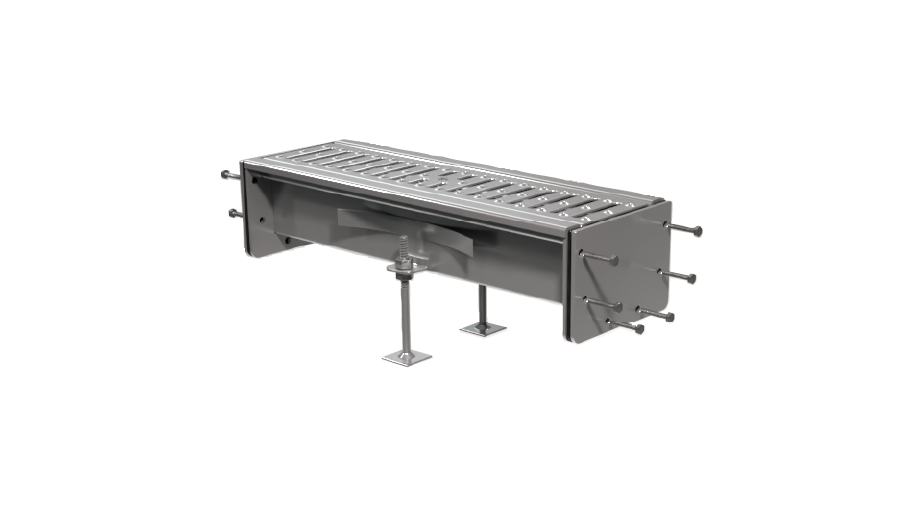

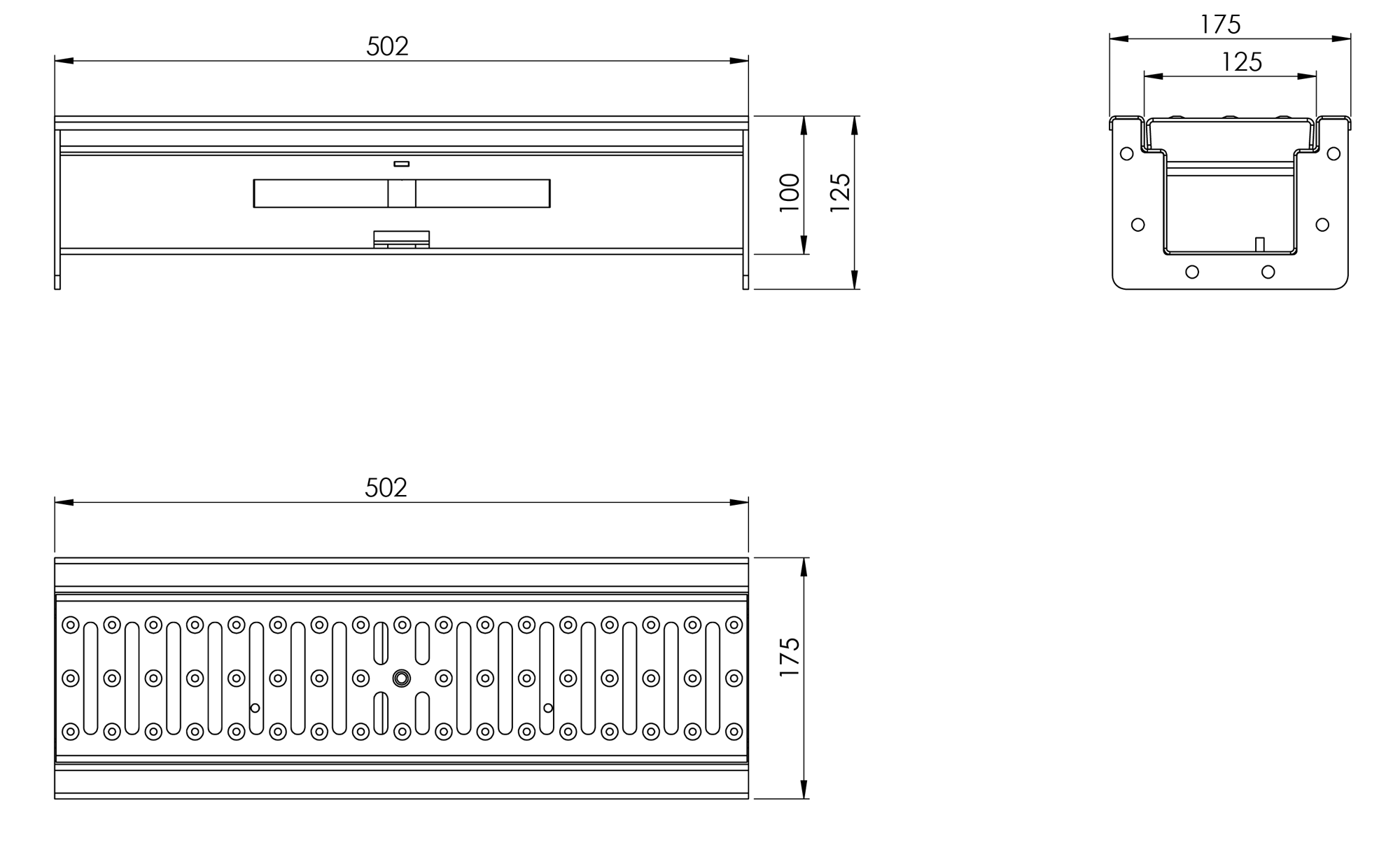

Moduuli 500 mm -

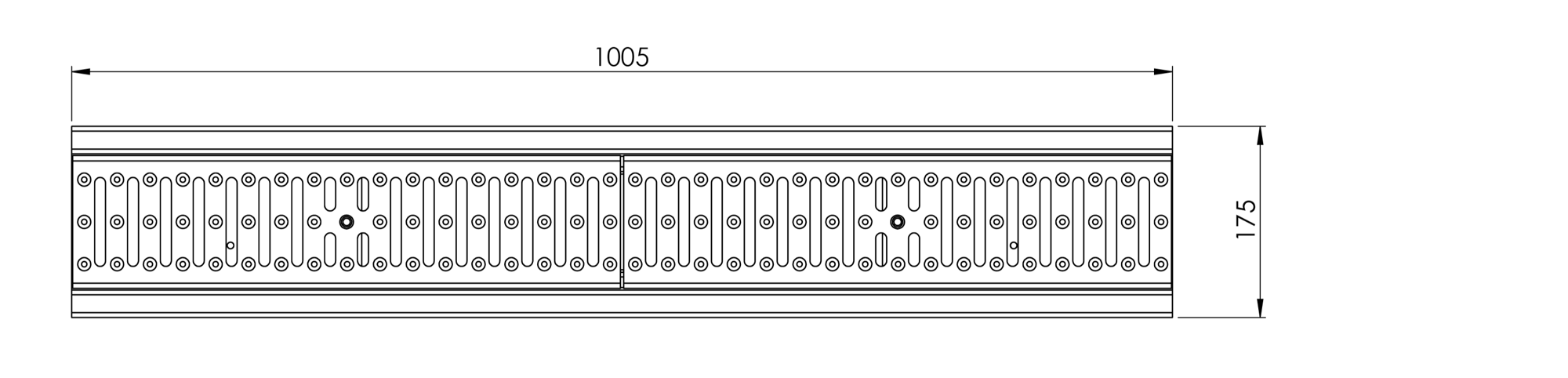

Moduuli 1000 mm -

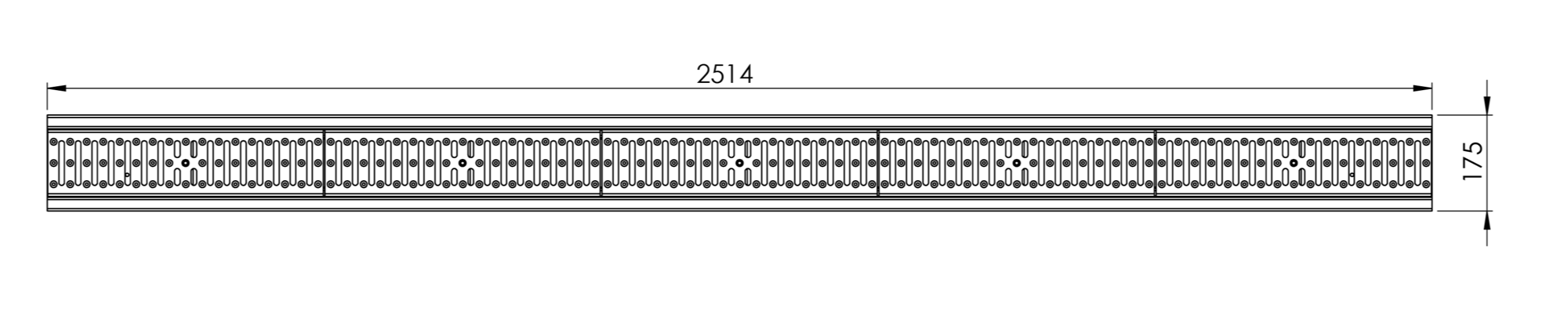

Moduuli 2500 mm -
Moduuli 2500 sisäisellä kaadolla (75-87) -

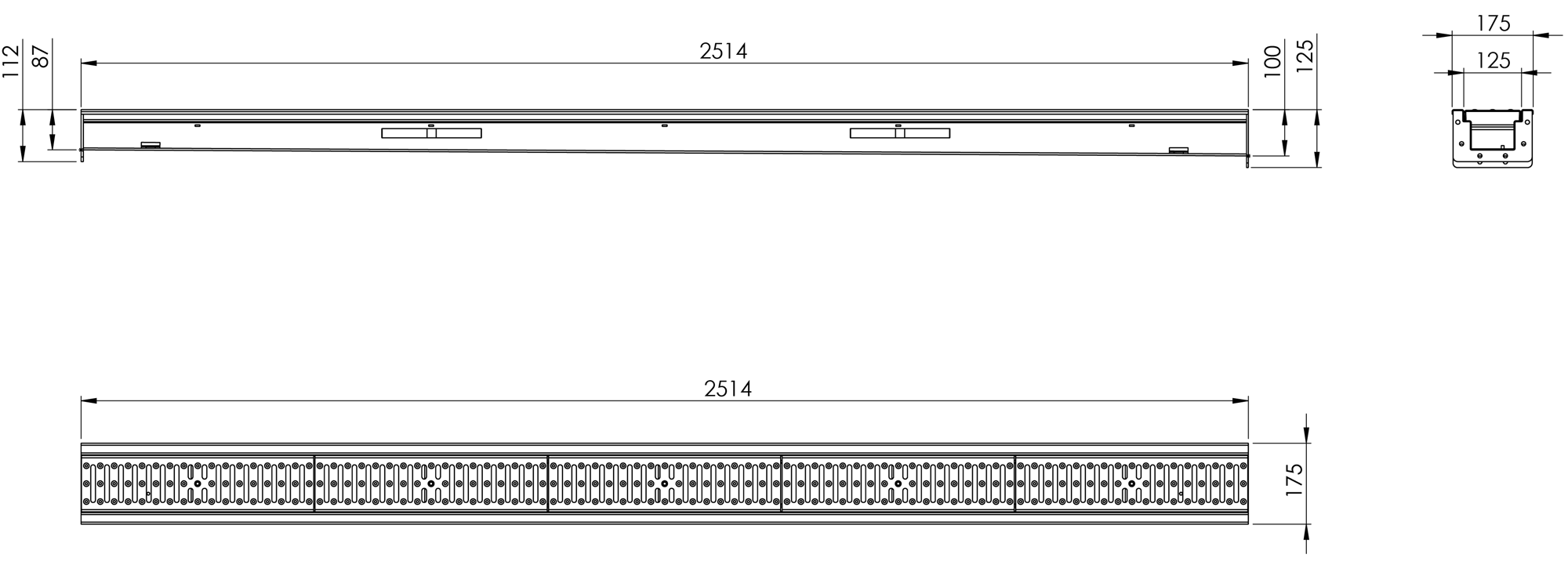

Moduuli 2500 sisäisellä kaadolla (87-100) -

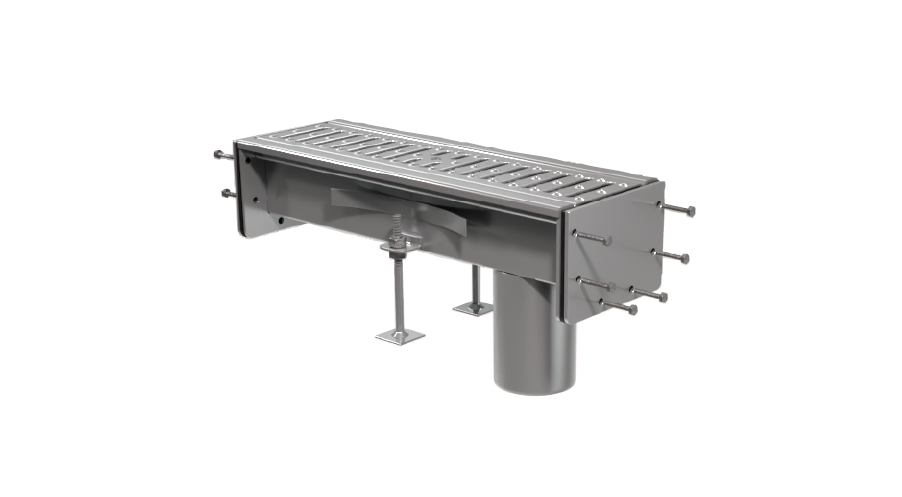

Moduuli 500 poistoyhteellä -
Moduuli 500 sakkapesällä
DryLine® Modular linjakuivatuskouru
Ruostumattomasta teräksestä valmistettu DryLine® Modular linjakuivatuskouru soveltuu pysäköintilaitosten, piha-alueiden, terassien ja käännettyjen rakenteiden pintavedenpoistoon. Vakiomittaisista, helposti yhteenlukittavista kourumoduuleista toteutettava linjakuivatuskokonaisuus mahdollistaa toimivan ratkaisun jokaiseen kohteeseen, nopeasti toimitettuna. Pulttikiinnityksellä yhdistettävät moduulit päätylevyineen varustetaan tiivistelaipoin (EPD tai NBR), joiden ansiosta rakennat tiiviin kokonaisuuden - jonka toimivuuteen voi luottaa.
Kourumoduulit varustetaan valutartunnoilla sekä asennusjaloilla, joiden avulla kouru on helppo asemoida oikeaan korkeuteen. Linjakuivatuskouru voidaan varustaa myös itsesäätyvällä lämmitysvastuksella. Lämmitysvastus asennetaan suojakotelon sisään, jolloin se on suojassa mekaaniselta rasitukselta. Vastuksen liitoskaapeli tuodaan kouruun vesitiiviin paineläpiviennin kautta.
DryLine® Modular täyttää EN 1433 standardin asettamat vaatimukset.
Moduulit tasaisella pohjalla
- Materiaali
- Ruostumaton teräs (rst)
- Kantavuusluokka
- A15-C250
- Kansivaihtoehdot
- rst-tasokansi, rst-ritilä, valurautakansi
- Leveys
- 175 mm
- Korkeus
- 100 mm
- Pituus
- 500, 1000 tai 2500 mm

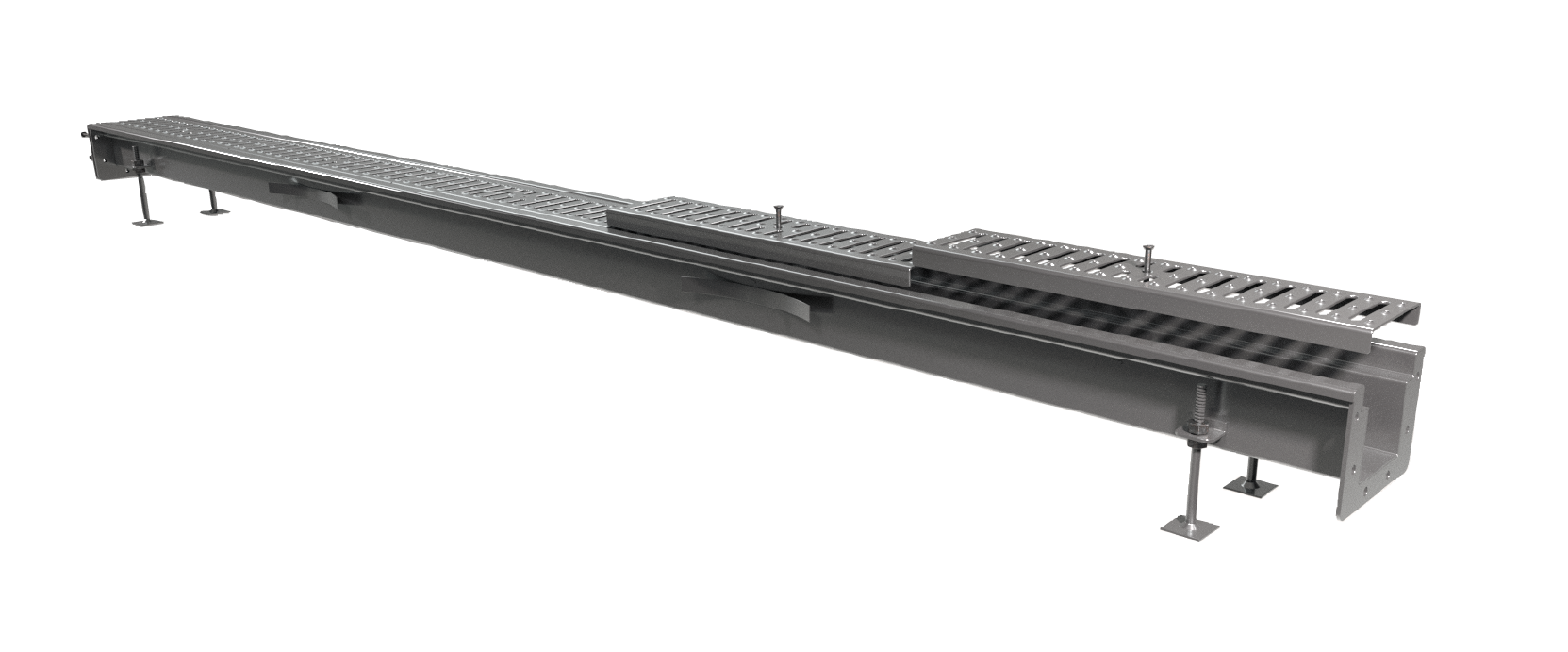

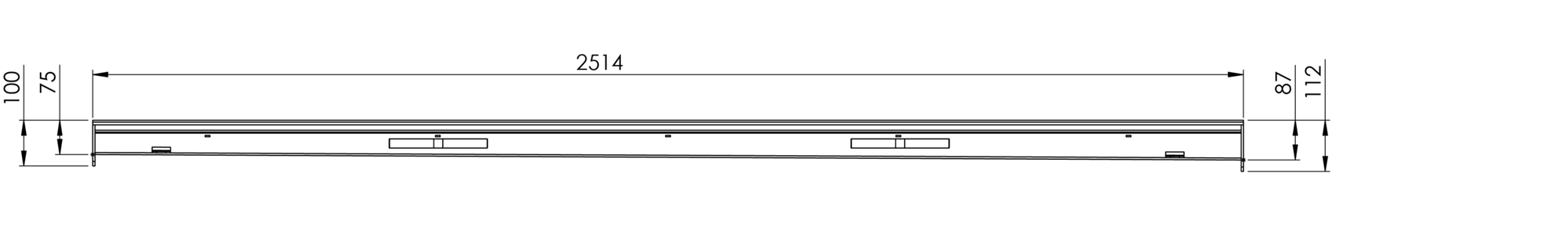

Moduulit sisäisellä kaadolla
- Materiaali
- Ruostumaton teräs (rst)
- Kantavuusluokka
- A15-C250
- Kansivaihtoehdot
- rst-tasokansi, rst-ritilä, valurautakansi
- Leveys
- 175 mm
- Korkeus
- 75-87 mm tai 87-100 mm
- Pituus
- 2500 mm
- Sisäinen kaato
- 0,5%
Moduuli poistoyhteellä
- Materiaali
- Ruostumaton teräs (rst)
- Kantavuusluokka
- A15-C250
- Kansivaihtoehdot
- rst-tasokansi, rst-ritilä, valurautakansi
- Leveys
- 175 mm
- Korkeus
- 100 mm
- Pituus
- 500 mm
- Poistoyhteen paikka
- Pohja
- Poistoyhteen koko ∅
- 110 mm

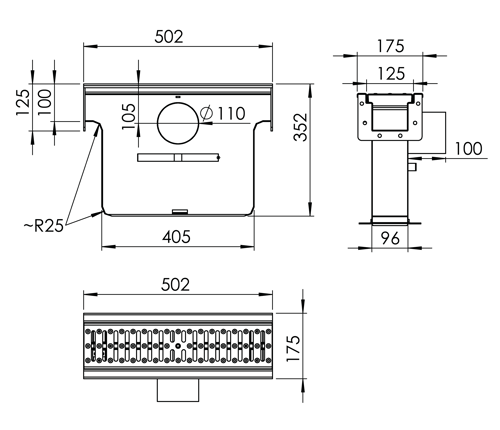

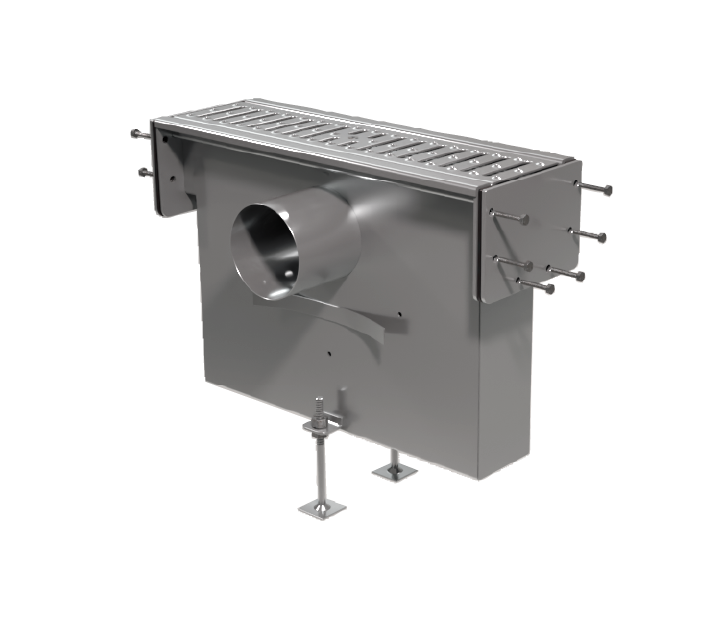

Moduuli sakkapesällä
- Materiaali
- Ruostumaton teräs (rst)
- Kantavuusluokka
- A15-C250
- Kansivaihtoehdot
- rst-tasokansi, rst-ritilä, valurautakansi
- Leveys
- 175 mm
- Korkeus
- 350 mm
- Pituus
- 500 mm
- Poistoyhteen paikka
- Kylki
- Poistoyhteen koko ∅
- 110 mm
LVI-numerot
| Moduuli | LVI-nro |
| Modular 500 | 3375206 |
| Modular 1000 | 3375205 |
| Modular 2500 | 3375202 |
| Modular 2500, sisäinen kaato 75-87 | 3375200 |
| Modular 2500, sisäinen kaato 87-100 | 3375201 |
| Modular 500 poistoyhde | 3375203 |
| Modular 500 sakkapesä | 3375204 |
| Rst-tasokansi 500 | 3381354 |
| Rst-ritilä 500 | 3381352 |
| Valurautakansi 500 | 3381353 |
Dokumentit ja kuvat
Huolto
Linjakuivatuskouru tulee huoltaa säännöllisesti. Huollon laiminlyönti heikentää veden virtausta tai saattaa estää sen kokonaan. Erityisesti hiekoituskaudella tulee kiinnittää huomiota kourun puhdistukseen.
- Tarkista kourun ja kansien kunto.
- Puhdista tukkeutuneet kannet.
- Avaa kansien kiinnitysruuvit ja irroita kannet.
- Puhdista kouru ja poistoputket kivistä, hiekasta ja roskista.
- Tyhjennä sakkapesä. *
- Tarkista lämmitysvastuksen ja suojakotelon kunto. *
- Aseta kannet paikoilleen ja kiristä kiinnitysruuvit.
* Jos kuuluu kourun varustukseen
