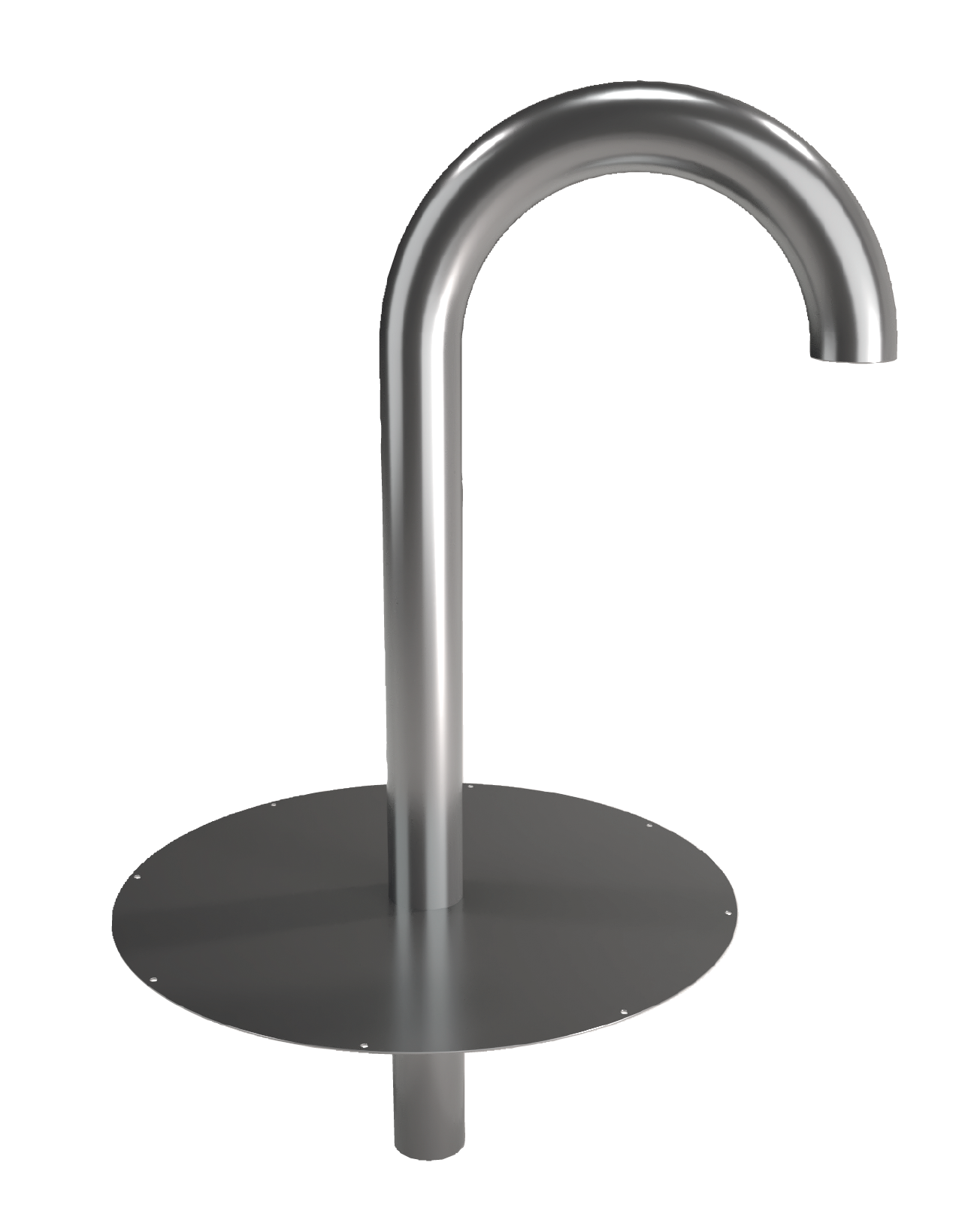

Joutsenkaula laipan alla jatkuvalla putkella (100 mm) -
Joutsenkaula
Kattoläpivienti katekerrokseen liitettävällä eristyslaipalla (primeroitu) ja 180° käyrällä läpivientiputkella. Saatavilla myös laipan alla jatkuvalla putkella. Haponkestävästä teräksestä valmistettu kattoläpivienti kestää vaativatkin sääolosuhteet ja lämpötilavaihtelut.
Tekniset tiedot
- Materiaali
- Haponkestävä teräs (hst)
Koko vaihtoehdot:
Putken halkaisija Ø |
Korkeus |
Putken pituus laipan alla (optio) |
25 mm |
350 mm |
|
32 mm |
350 mm |
|
48,3 mm |
350 tai 500 mm |
|
76,1 mm |
500 mm |
100 mm |
114,3 mm |
500 mm |
100 mm |
Muut koot valmistetaan mittatilauksena.
Käyrän kääntösäde:
Putken halkaisija Ø |
Kääntösäde (R) |
Käyrä C/c |
25 mm |
95 mm |
190 mm |
32 mm |
95 mm |
190 mm |
48,3 mm |
125 mm |
250 mm |
76,1 mm |
225 mm |
450 mm |
114,3 mm |
150 mm |
300 mm |
LVI-numerot
Tuote | LVI-nro |
Joutsenkaula Ø25/350 | 3381206 |
Joutsenkaula Ø32/350 | 3381207 |
Joutsenkaula Ø48,3/350 | 3381208 |
Joutsenkaula Ø48,3/500 | 3381211 |
Joutsenkaula Ø76,1/500 | 3381209 |
Joutsenkaula Ø76,1/500/100 | 3381212 |
Joutsenkaula Ø114,3/500 | 3381210 |
Joutsenkaula Ø114,3/500/100 | 3381213 |
