PITO™-kattopollari

Pohjoisen vaativiin olosuhteisiin suunniteltu PITO™-kattopollari on erityisen tukeva kiinnityspiste turvaköysille, riipputelineille ja muille apuvälineille, joita tarvitaan katon huolto-, korjaus- ja pelastustöissä. Kattopollari soveltuu henkilökohtaiseen putoamissuojaukseen yksittäisenä kiinnityspisteenä tai osana PITO™ Greenline turvavaijerijärjestelmää. Katon teräsbetonilaattaan, TT-laattaan tai ontelolaattaan asennettava laipallinen kattopollari takaa turvalliset työskentelyolosuhteet jopa neljälle samanaikaiselle käyttäjälle.

Kattopollarit voidaan toimittaa maalattuina.

Tekniset tiedot

Malli: PITO™-kattopollari
Alusta: Teräsbetonilaatta, TT-laatta, ontelolaatta
Soveltuva käyttö: Henkilökohtainen putoamissuojaus ja riipputelineiden kiinnitys
Käyttäjät: Max. 4 henkilöä
Hyötykuorma: Max. 5 kN
Materiaali: Teräs, kuumasinkitty ja sisäpuolelta kondensieristetty

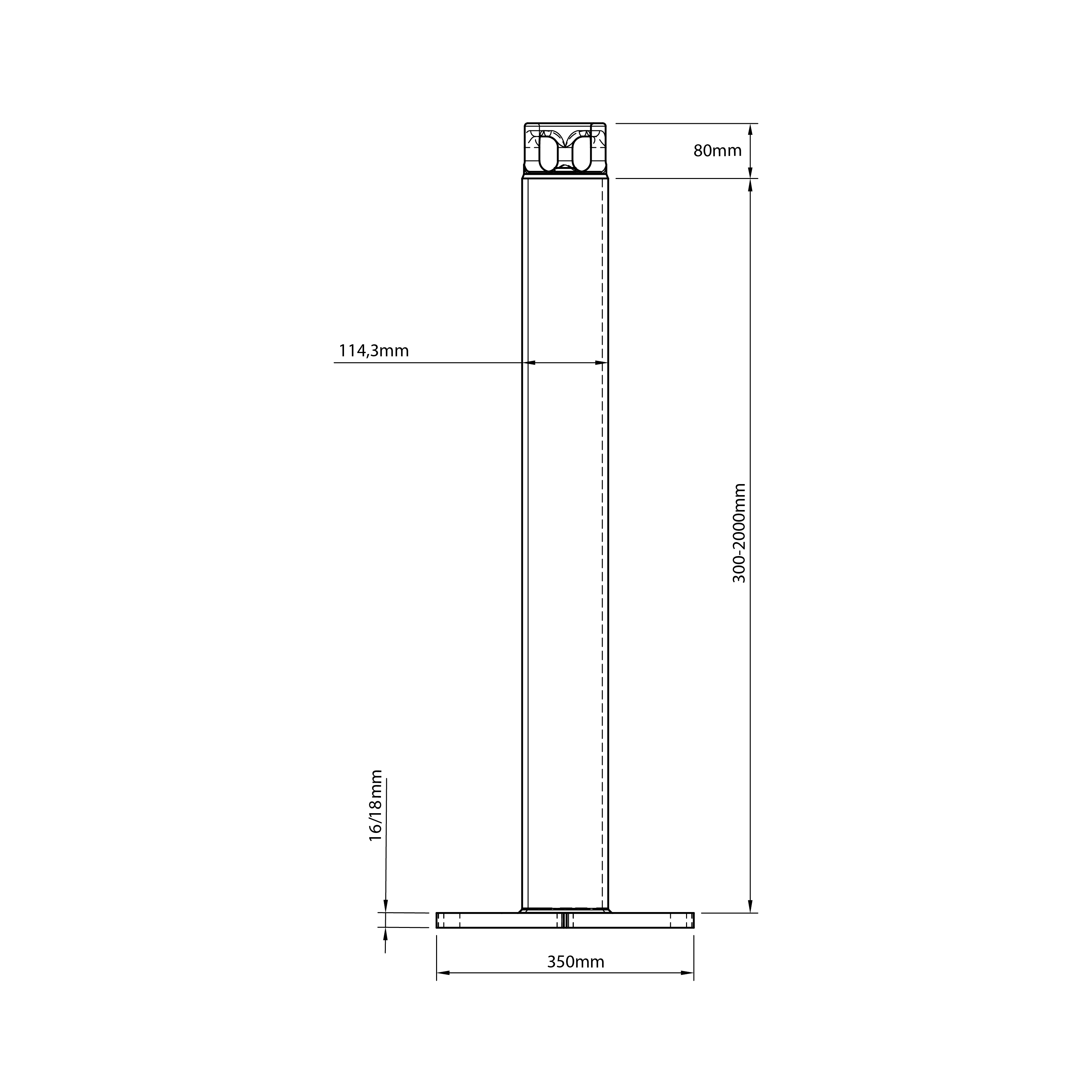

Putken pituus: 300, 400, 500, 600, 700, 800, 1000, 1200, 1400, 1600, 1800 tai 2000 mm
Putken halkaisija ∅: 114,3 mm
Laipan halkaisija: 350 mm
Laipan paksuus: 16/18 mm
Laipan reikäjako: 212 mm
Reiän halkaisija ∅: 24 mm

Dokumentit ja kuvat

Sertifikaatit ja hyväksynnät

PITO™-kattopollari täyttää riipputelinestandardin SFS-EN 1808 + A1 sekä putoamissuojausstandardin EN 795:2012 asettamat vaatimukset.

PITO™-kattopollareilla on Kiwa Inspecta Sertifioinnin varmennustodistus.

Varmennustodistus

Mitoitusohje

Kattopollarin suositeltava etäisyys vapaaseen reunaan on vähintään 2,5 m. Suositellaan mitoitettavaksi siten, että lenkki jää vähintään 300 mm vesikatteen yläpuolelle.

Yksittäisinä kiinnityspisteinä kattopollareiden välinen etäisyys enintään 7,5 m.
Osana PITO™ Greenline-turvavaijerijärjestelmää kattopollareiden välinen etäisyys enintään 15 m, suositus 10-12 m.
Riipputelineiden kiinnityspisteinä kattopollareiden välinen etäisyys noin 5-6 m.

Asennusohjeet

Asennus

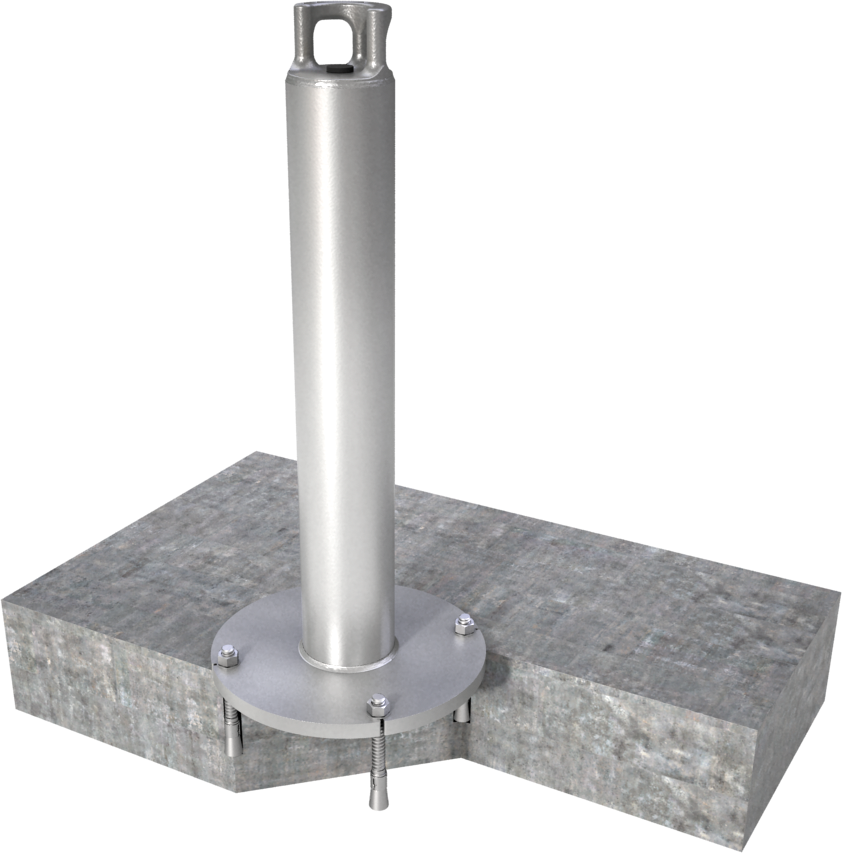

Teräsbetonilaattaan kiila-ankkureilla

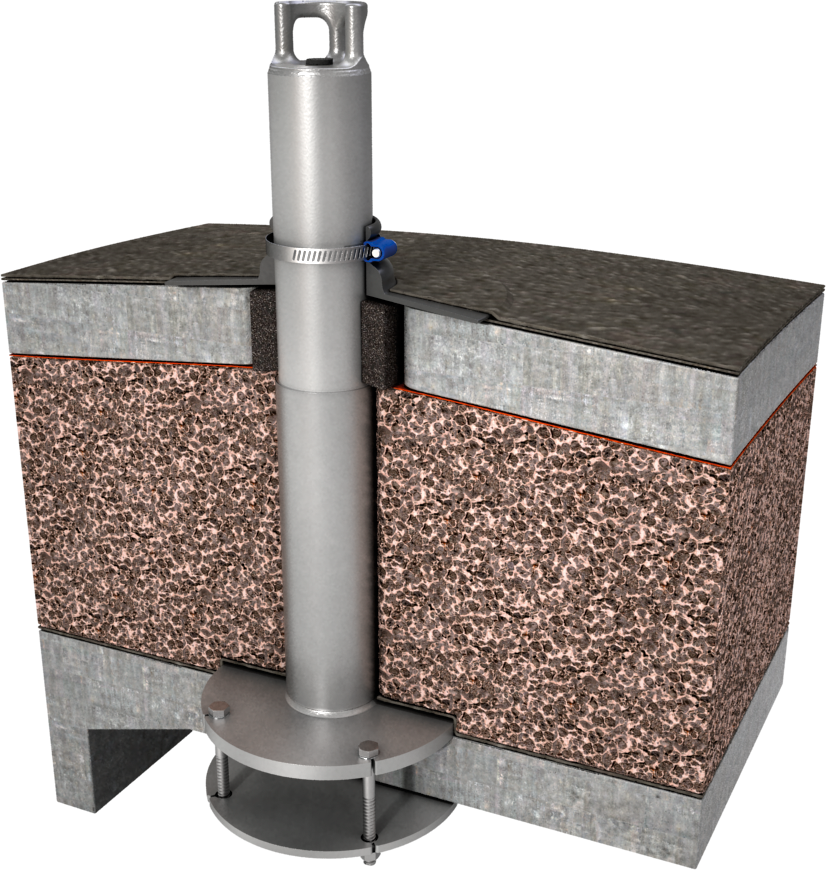

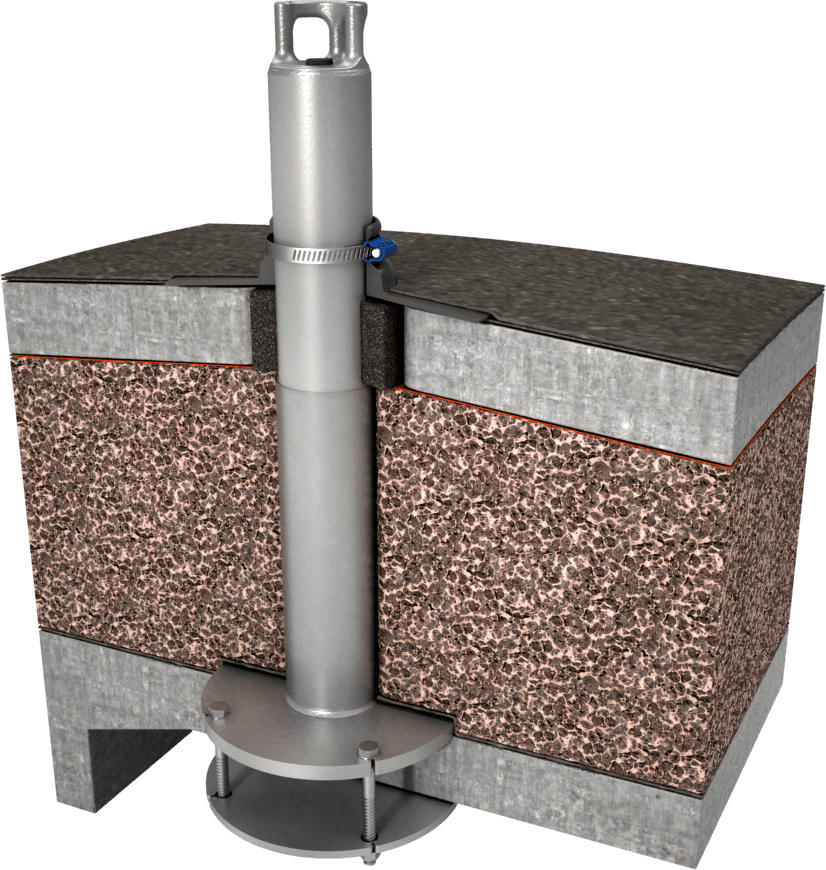

TT-laattaan pulteilla ja vastalaipalla

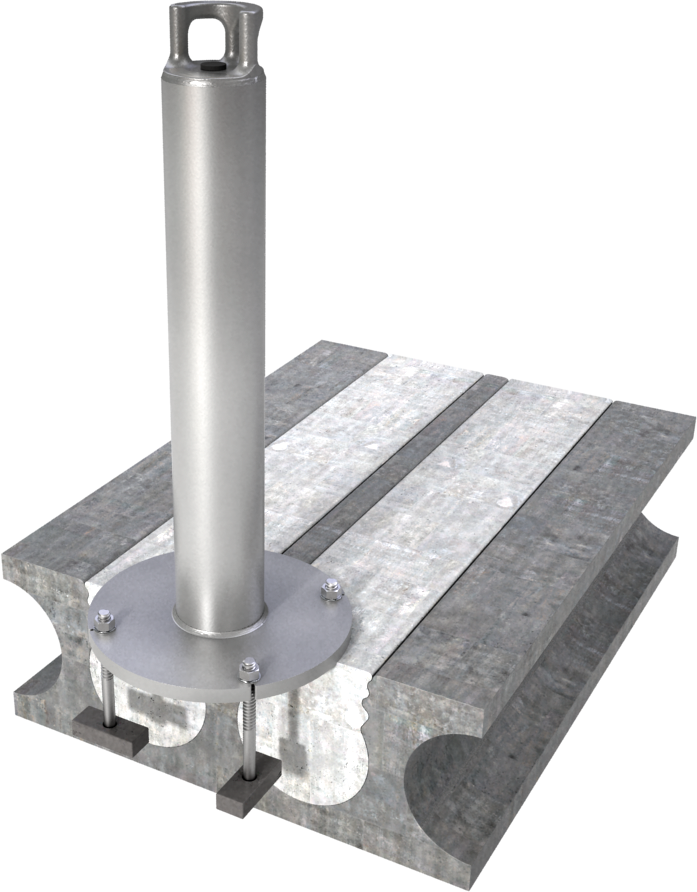

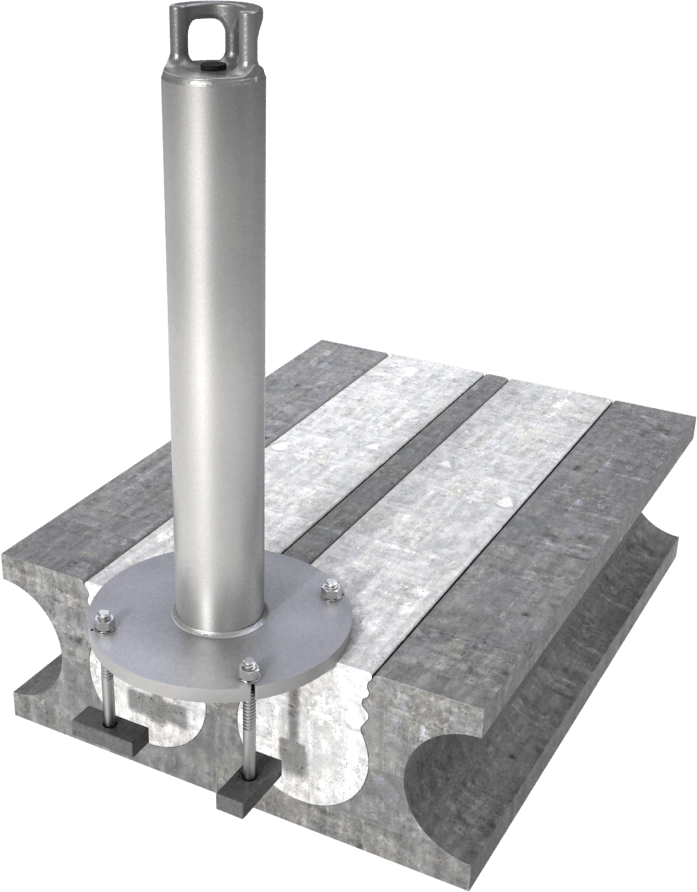

Ontelolaattaan pulteilla ja ankkurilevyillä

Kiinnitystarvikkeet saatavilla Peltitarvikkeelta.

ProdLib

Voidaanko kaikkia PITO™-kattopollareita ja -kiinnityspisteitä käyttää riipputelineiden kannatukseen?

Ei kaikkia. Perinteinen PITO^TM-kattopollari, -valupollari ja -puukattopollari täyttävät riipputelinestandardin SFS-EN 1808 vaatimukset eli niitä voidaan käyttää riipputelineiden kannatukseen. Muut PITO^TMkattopollarit ja kiinnityspisteet soveltuvat käytettäväksi henkilökohtaiseen putoamissuojaukseen.

Soveltuvatko PITO™-kattopollarit myös jyrkille katoille?

Kyllä, PITO™-kattopollarit voidaan asentaa myös jyrkille katoille esimerkiksi kiinnityspisteeksi talotikkaiden läheisyyteen. Perinteisten katon rakenteeseen asennettavien kattopollareiden lisäksi valikoimastamme löytyy esimerkiksi omat peltikatoille soveltuvat kiinnityspisteet. Kaikkiin kattopollari ja kiinnityspiste malleihimme voidaan asentaa PITO™ Greenline turvavaijerijärjestelmä.

Voidaanko PITO™-kattopollareita asentaa kattojen lisäksi muihin rakenteisiin?

Kyllä, PITO™-kattopollareita ja -kiinnityspisteitä voidaan asentaa muuhunkin kantavaan rakenteeseen kuten seinään tai julkisivuun. Esimerkiksi myös teollisuuslaitosten putoamissuojaus voidaan toteuttaa PITO™-kattoturvatuotteilla.

Löytyykö valikoimastanne pintakermiin liitettävää kattopollaria?

PITO™–kattoturvatuotteiden kiinnitys tapahtuu aina kantavaan rakenteeseen. Haluamme olla varmoja että tuotteidemme kiinnitys ja lujuus vastaa vaatimuksiamme vielä vuosien ja vuosikymmenten jälkeenkin.

Perinteisten, katon kantavaan rakenteeseen asennettavien kattopollareiden lisäksi valikoimastamme löytyy myös kevyemmällä kiinnitysratkaisulla varustettuja kattopollareita ja kiinnityspisteitä, jotka soveltuvat asennettavaksi esimerkiksi vaneriin tai laudoitukseen, vastapainopollari soveltuu asennettavaksi valmiin vesikaton päälle.

Kuinka monta kattopollaria tarvitsen kohteen katolle?

Kaikkiin rakennuksen huoltoa, tarkastuksia tai kunnossapitoa vaativiin kohteisiin on oltava turvallinen ja helppokulkuinen katkeamaton pääsy. Toimiva ratkaisu putoamissuojauksen toteutukseen on sijoittaa kattopollarit kiertämään kattoa räystäiden mukaisesti, tai suorakaiteen muotoisella kapealla katolla pollarit voidaan sijoittaa riviin keskelle kattoa.

Osana turvavaijerijärjestelmää PITO™-kattopollarien välinen etäisyys saa olla enintään 15 m, suositus 10-12m, yksittäisinä kiinnityspisteinä 7,5 m. Tämän avulla voidaan laskea tarvittavien kattopollarien määrä. Kaikille katon tasoille on muistettava sijoittaa kattopollarit.

Kuinka kauas katon räystäästä kattopollari tulee sijoittaa?

(Loivilla katoilla) PITO™-kattopollarin suositeltava etäisyys vapaaseen reunaan on vähintään 2,5 m, jolloin putoamisvaaran alue pysyy mahdollisimman pienenä. Varmista tuotekohtaiset suositukset tekniseltä tueltamme putoamissuojausta suunniteltaessa ennen tuotteiden asennusta.

Saanko kattopollarit haluamassani värissä?

Kyllä, PITO™-kattopollareiden maalaus on mahdollista kauttamme. Kattopollarit voidaan toimittaa maalattuina RAL- tai RR-sävyin.

Yhteensopiva tuote

PITO™ Greenline turvavaijerijärjestelmä

Turvallinen ja käyttäjäystävällinen tapa toteuttaa putoamissuojaus on koko katon kattava turvavaijerijärjestelmä. PITO^™ kattopollareiden välille asennettava PITO^™ Greenline turvavaijerijärjestelmä sujuvoittaa korkealla työskentelyä, kun turvavaijeriin kiinnittymisen jälkeen turvaköyden irroituskerrat jäävät mahdollisimman vähäisiksi.
