PITO™ takstolpe monterad på en betongplatta (det 5)
PITO™ takstolpe monterad i håldäck (det 4)
PITO™ takstolpe monterad på TT-plattan (det 2)

Betongplatta, TT-platta, håldäck

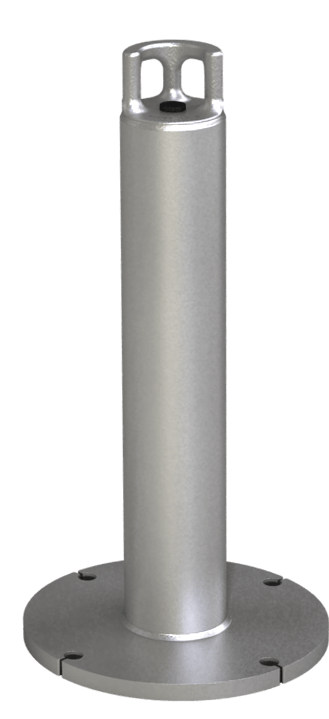

PITO™ takstolpe

PITO™ takstolpe är utformad för de krävande förhållandena i Norden och är en särskilt stabil förankringspunkt för säkerhetslinor, hängställningar och andra hjälpmedel som behövs vid underhålls-, reparations- och räddningsarbeten på taket. Takstolpen lämpar sig för personligt fallskydd, både som en enskild förankringspunkt eller som en del av PITO™ Greenline vajersystemet. Takstolpen med fläns monteras på takets armerade betongplatta, TT-platta eller håldäck och garanterar säkra arbetsförhållanden för upp till fyra användare samtidigt.

Takstolparna kan levereras målade.

Teknisk information

Modell: PITO™-takstolpe
Underrede: Betongplatta, TT-platta, håldäck
Tillämplig användning: Personligt fallskydd och montering av fastsättning
Användare: Max. 4 personer
Maximal belastning: Max. 5 kN
Material: Stål, varmgalvaniserad och kondensisolerat inuti
Rörlängd: 300, 400, 500, 600, 700, 800, 1000, 1200, 1400, 1600, 1800 eller 2000 mm
Rördiameter ∅: 114,3 mm
Flänsdiameter ∅: 350 mm
Flänsens tjocklek: 16/18 mm
Flänshåldelning: 212 mm
Håldiameter ∅: 24 mm

Dokument och bilder

Certifikat och godkännanden

PITO™-takstolpen för plåttak uppfyller kraven i standarden för hängrör SFS-EN 1808 + A1 och fallskyddsstandarden EN 795:2012.

PITO™-takstolparna har certifieringsbevis från Kiwa Inspecta Certification.

Kiwa certifikat

Måttanvisning

Det rekommenderade avståndet mellan takstolpen och den fria kanten är minst 2,5 m. Det rekommenderas att dimensionera så att öglan är minst 300 mm ovanför taket.

Som enskilda förankringspunker är avståndet mellan takstolparna högst 7,5 m.
Som en del av PITO™ Greenline-vajersystemet är avståndet mellan takstolparna högst 15 m, rekommenderat avstånd 10-12 m.
Som fästpunkter för hängställningar är avståndet mellan takstolparna ca 5-6 m.

Installationsanvisningar

Installation

I en betongplatta med kilankare
På TT-platta med bultar och motfläns
På håldäck med bultar och ankarplattor

Förankringsanordningar finns tillgängligt från Peltitarvikke.

Kan alla PITO™ takstolpar och förankringspunkter användas för att stödja hängställningar?

Inte alla. Den traditionella PITO^TM-takstolpen, gjutstolpen och trätakstolpen uppfyller kraven i standarden för hängställningar SFS-EN 1808, vilket innebär att de kan användas för att stödja hängställningar. Andra PITO^TMtakstolpar och förankringspunkter lämpar sig för användning som personligt fallskydd.

Är PITO™ takstolpar också lämpliga för branta tak?

Ja, PITO™-takstolpar kan också installeras på branta tak, till exempel som en förankringspunkt i närheten av en husstege. Förutom de traditionella takstolparna som installeras i takkonstruktionen, innehåller vårt sortiment även till exempel egna förankringspunkter som lämpar sig för plåttak. PITO™ Greenline vajersystemkan installeras på alla våra takstolpar och förankringspunkter.

Kan PITO™ takstolpar installeras på andra strukturer än tak?

Ja, PITO™-takstolpar och förankringspunkter kan installeras på andra bärande konstruktioner, såsom en vägg eller fasad. Till exempel kan även fallskydd för industrianläggningar genomföras med PITO™-taksäkerhetsprodukter.

Finns det i ert sortiment en takstolpe som kan fästas i ytskiktet?

PITO™-taksäkerhetsprodukter installeras alltid på den bärande konstruktionen. Vi vill vara säkra på att våra produkters fastsättning och hållfasthet uppfyller våra krav även efter år och årtionden.

Förutom de traditionella takstolparna som installeras i takets bärande konstruktion, innehåller vårt sortiment även takstolpar och fästpunkter med en lättare monteringslösning, som lämpar sig för installation på till exempel faner eller brädfodring, motviktsförankringspunkt lämpar sig för installation på ett färdigt tak.

Hur många takstolpar behöver jag på objektets tak?

Enligt förordningen ska det finnas säker och lättillgänglig oavbruten tillgång till alla objekt som kräver underhåll, inspektioner eller underhåll av byggnaden. En fungerande lösning för genomförandet av fallskydd är att placera takstolparna så att de omger taket enligt takfoten, eller på ett rektangulärt smalt tak kan stolparna placeras i en rad i mitten av taket.

Som en del av säkerhetsvajersystemet får avståndet mellan PITO™-takstolparna vara högst 15 m, rekommenderat avstånd 10-12 m, som enskilda förankringspunkter 7,5 m. Med detta kan du beräkna antalet takstolpar som behövs. Kom ihåg att placera takstolpar på alla taknivåer.

Hur långt från takfoten ska takstolpen placeras?

(På branta tak) Det rekommenderade avståndet mellan PITO TM-takstolpen och den fria kanten är minst 2,5 m, vilket håller fallrisken så liten som möjligt. Kontrollera våra produktspecifika rekommendationer från vår tekniska support när du planerar ditt fallskydd tak innan du installerar produkterna.

Kan jag få takstolparna i den färg jag vill ha?

Ja, det är möjligt att måla PITO™-takstolparna genom oss. Takstolparna kan levereras målade i RAL- eller RR-nyanser.
