Höyrynsulkukaivo HSKS®

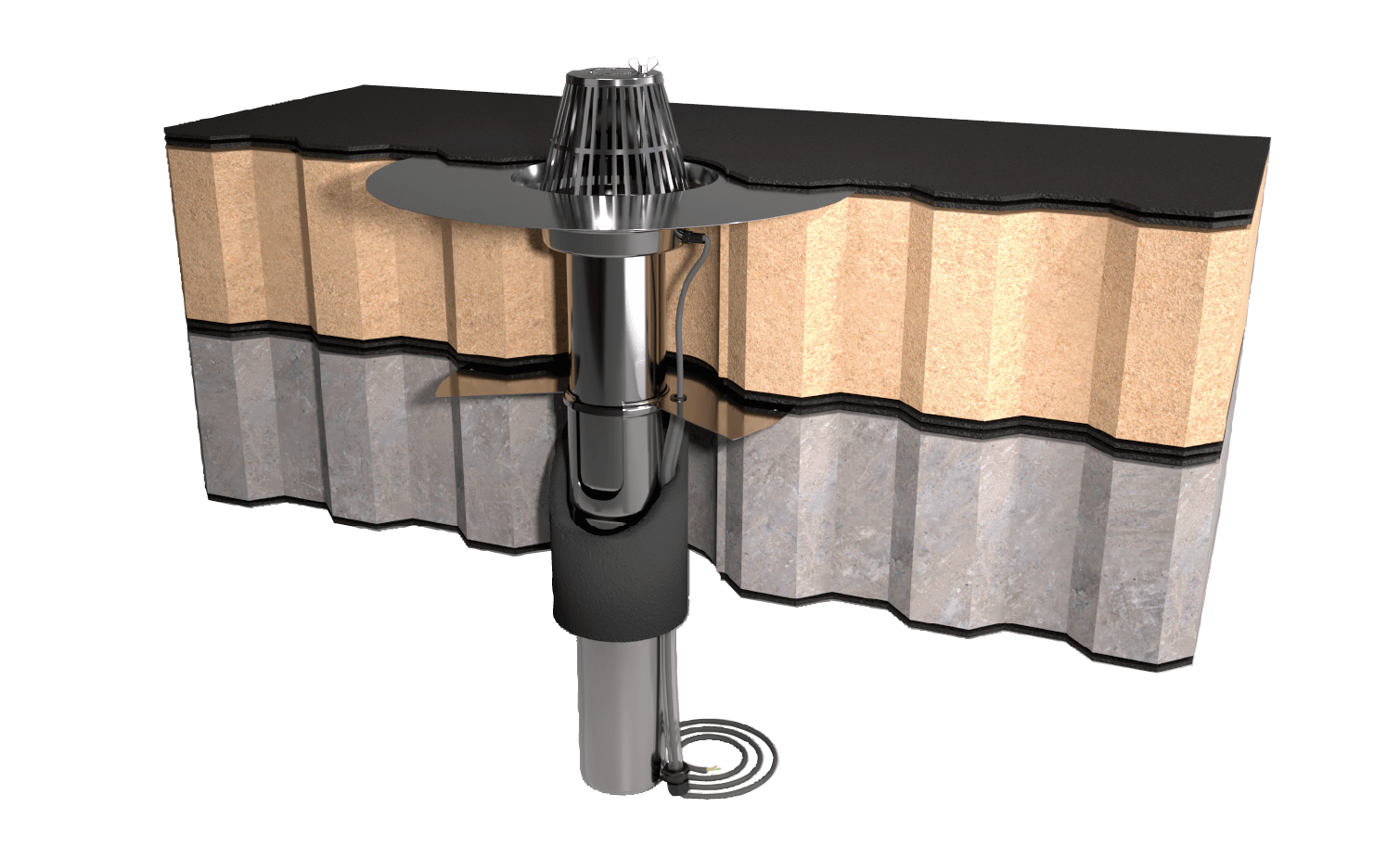

Katon höyrynsulkuun asennettava kaivo. Höyrynsulkukaivon ansiosta sadevedet saadaan ohjattua viemäriin jo kattotöiden varhaisessa vaiheessa ja rakennuksen sisätilat pysyvät kuivina kattotöiden ajan. Kattotyöt helpottuvat ja nopeutuvat kun työjärjestys voidaan valita vapaammin. Varsinainen kattokaivo liitetään höyrynsulkukaivoon vasta vedeneristystyön yhteydessä.

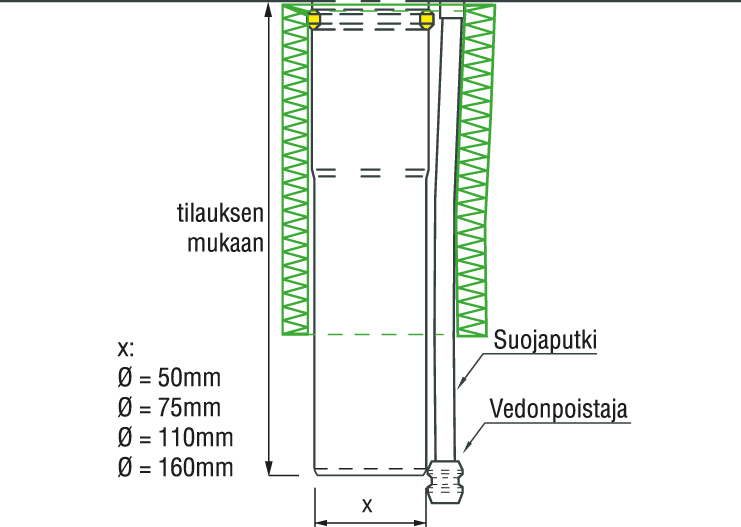

Vedeneristykseen liitettävä kaivo valitaan yhteensopivaksi höyrynsulkukaivon liitosmuhviin. Liitosmuhvissa on huulitiiviste. Lisäksi höyrynsulkukaivoissa on läpimenoholkki ja suojaputki kattokaivon lämmitysvastuksen kaapelille. Suojaputken alapäässä on vedonpoistaja. Kaivoissa on primeroitu laippa.

Tekniset tiedot

Malli: HSKS®
Materiaali: Haponkestävä teräs (hst)

Poistoputken halkaisija ∅:	Poistoputken pituus:	Laipan halkaisija ∅
50 mm	160 tai 500 mm	350 mm
75 mm	175 tai 500 mm	410 mm
110 mm	200 tai 500 mm	410 mm
160 mm	290 mm	460 mm

Muut koot valmistettavissa mittatilauksena.

Lisävarusteet

Kondenssieristys (13mm solukumi)

Solukumieriste estää lämpimän sisäilman pääsyn kylmän viemäriputken pintaan, joka ehkäisee mahdollisen kondenssin kerääntymisen putken tai viemärin pintaan. Lämpötila-alue -40° – +85°.

Bitumilaippa

Bitumilaipan avulla saadaan paras mahdollinen liitos kaivon ja vedeneristyksen välille.

Dokumentit ja kuvat

Sertifikaatit ja hyväksynnät

Testattu SFS-EN 1253-2 standardin mukaisesti.

Eurooppalainen standardisoimisjärjestö CEN ei ole määrittänyt kattokaivoille harmonisoitua tuotestandardia (hEN), jonka perusteella tuotetta voisi CE-merkitä. Kattokaivon tuotekelpoisuus todetaan rakennuspaikkakohtaisella varmennuksella.

Kattokaivojen CE-merkintä

Asennusohjeet

Kaivo asennetaan katon höyrysulkuun. Lue asennusohje huolellisesti ennen asennustyön aloittamista.

Asennusohje

ProdLib

MagiCAD

Ovatko kattokaivot CE-merkitty?

Kattokaivot eivät ole CE-merkittyjä, sillä eurooppalainen standardisoimisjärjestö CEN ei ole määrittänyt kattokaivoille harmonisoitua tuotestandardia (hEN), jonka perusteella tuotetta voisi CE-merkitä. Kaivon tuotekelpoisuus todetaan rakennuspaikkakohtaisella varmennuksella.

Miten valitsen kohteeseen sopivan kattokaivon?

Kattokaivo valikoimastamme löydät kaivot jokaiseen kohteeseen. Vaativaan kohteeseen, jossa katolle kertyy paljon roskia tai joka sijaitsee tuulisella paikalla, suosittelemme kiinnitettävällä roskasihdillä varustettua A tai A Max kattokaivoa.

Pienemmille katoille tai lipoille sopii hyvin kustannustehokas kattokaivo C.

Käännetyn rakenteen kaivot löytyvät erikseen KK ja PK kaivojemme valikoimasta.

Ovatko kattokaivonne vakiomittaisia?

Kattokaivoissamme on laaja valikoima vakiomittoja putken halkaisijan ja pituuden osalta, esimerkiksi putken pituuksia on saatavilla 1200 mm asti. Kaikki tuotteemme ovat myös räätälöitävissä haluttuihin mittoihin tilauksesta.

Mitkä tiedot minun on ilmoitettava kattokaivoja tilatessa?

Tärkeimmät tiedot halutusta tuotteesta, joita tarvitsemme, ovat kattokaivon malli, kaivon putken halkaisija sekä pituus.

Mistä tiedän minkä pituisen kattokaivon tarvitsen?

Kattokaivon poistoputki tulee yltää kantavan rakenteen läpi, liitoksia ei tule tehdä rakenteen sisällä. Poistoputki on hyvä mitoittaa niin, että putken poistopää yltää vähintään 100 mm kantavan rakenteen alapuolelle.

Kuinka usein ja miten kattokaivot on huollettava?

Kattokaivot on huollettava säännöllisesti. Roskasihti on puhdistettava roskista ja varmistettava että vedenvirtaus on esteetöntä kattokaivolle.

Tarvitseeko katolle ulosheittäjän, jos vedenpoisto tapahtuu kattokaivojen kautta?

Kyllä, ulosheittäjän tehtävä on johtaa vesi katolta seinärakenteen ulkopuolelle kattokaivon tukkeutuessa. Jokaisella katolla, jonka vedenpoisto tapahtuu kattokaivojen kautta, tulee siis olla vähintään yksi ulosheittäjä. Pienten kattojen ja katosten vedenpoisto voidaan toteuttaa käyttämällä pelkästään ulosheittäjiä.
