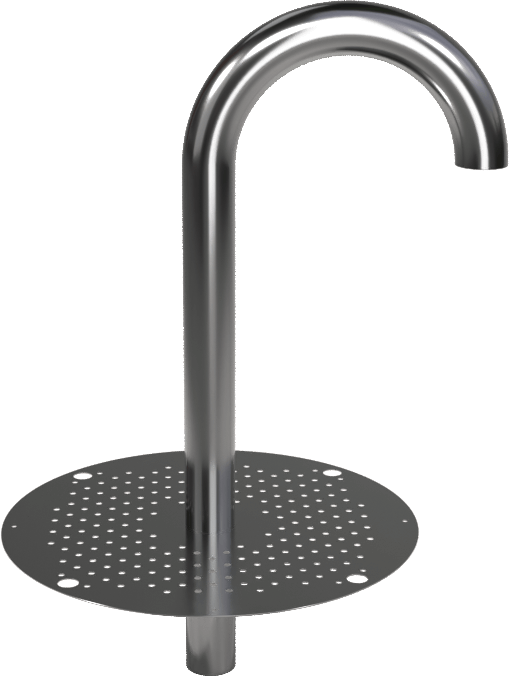

Svanhals under flänsen med kontinuerligt rör (100 mm)

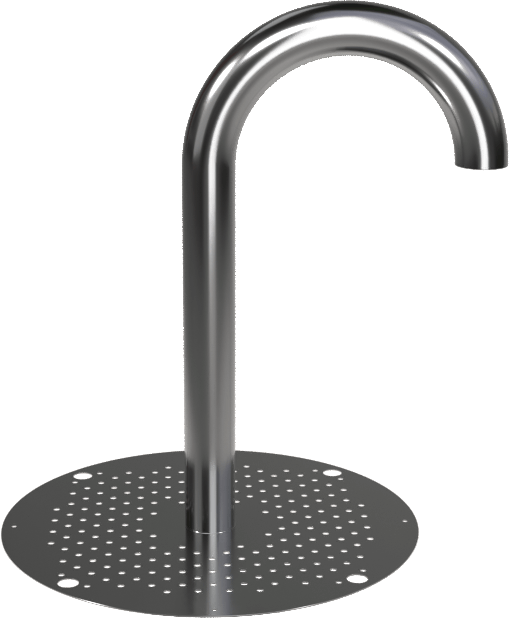

Svanhals

Takgenomföring med 180° böj med färdigt primad fläns för bitumenbeläggningar. Fås även med rör som fortsätter genom flänsen. Takkgenomföringen är tillverkad av syrafast stål och tål även krävande väderförhållanden och temperaturvariationer.

Våra brunnar tillverkas med runda perforerade flänsar. Med rund fläns säkerställer man att flänsen lägger sig bra under och i mellan papplagren. Installationen blir långlivad och ingen risk för att hörn med tiden sticker upp genom pappen.

Teknisk information

Material: Syrafast stål (SFS)

Storleksalternativ:

Rördiameter Ø	Höjd	Rörlängd under flänsen (tillval)
25 mm	350 mm
32 mm	350 mm
48,3 mm	350 eller 500 mm
76,1 mm	500 mm	100 mm
114,3 mm	500 mm	100 mm

Andra storlekar tillverkas enligt måttbeställning.

Böjens svängradie:

Rördiameter Ø	Svängradie (R)	Böj C/c
25 mm	95 mm	190 mm
32 mm	95 mm	190 mm
48,3 mm	125 mm	250 mm
76,1 mm	225 mm	450 mm
114,3 mm	150 mm	300 mm
