DryLine® Spa markränna

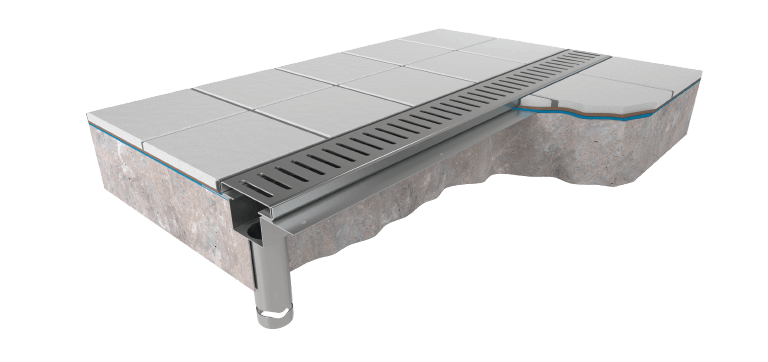

De eleganta DryLine® Spa markrännorna av rostfritt stål, som lämpar sig för vattenavledning i simhallar, terrasser och balkonger, dimensioneras flexibelt enligt objektets plan med hänsyn till erforderliga längder, höjder, inre fall och avledningsanslutningar. Markrännorna som skräddarsys för objektet ger konsulten möjlighet att förverkliga ett fungerande och lättinstallerat dagvattensystem för även krävande objekt.

DryLine® Spa markrännor är kompatibla med pensel- och sprutvattentätning. Rännornas specialitet är en lösning, där även vattnet ovanpå vattentätningen avleds genom rännan.

Teknisk information

Modell: DryLine® Spa
Användningsområden: Simhallar, terrasser, balkonger
Material: Rostfritt stål (RFS)
Alternativa lock: spaltlock i rostfritt stål
Bredd: 90 mm
Höjd: 45-200 mm
Längd (enskild ränna): Enligt order
Internt fall: Enligt order
Utloppets plats: Botten, gavel eller sida
Utloppets storlek ∅: 50, 75 eller 110 mm

Tillbehör

Gjutgrepp

Monteringsfötter

Med hjälp av monteringsfötterna är det lätt att placera rännan i rätt höjd.

Självreglerande värmekabel placerat i skyddshöljet

Värmeelementet installeras inuti skyddshöljet på botten av rännan, så att det är skyddat från mekanisk påfrestning. Motståndets anslutningskabel förs in i rännan genom en vattentät tryckgenomföring.

Monteringsanvisningar

DryLine® Spa markrännan ansluts till den påstrykbara vattentätningen med hjälp av den i rännan integrerade vattentätningsflänsen. Flänsen placeras på den redan applicerade vattentätningen, varefter vattentätningen appliceras på flänsen.

Underhåll

Markrännan måste underhållas regelbundet. Underlåtenhet att underhålla den försvagar vattenflödet eller kan blockera den helt.

Kontrollera rännans och lockens skick.
Rensa tilltäppta lock.
Öppna lockens fästskruvar och ta bort locken.
Rengör rännan och utloppen.
Kontrollera värmekabelns och skyddshöljets skick. *
Sätt tillbaka locken och dra åt fästskruvarna.

* Om de ingår i rännans utrustning

BIM- och CAD-objekt

Är DryLine® markrännor lämpliga för kaklade (klinker) ytor?

Ja, DryLine® produktfamiljen erbjuder två alternativ, antingen DryLine® Spa eller DryLine® Flex:

Spa markränna, är idealisk för en plattad yta. Den eleganta Spa-rännan är utformad för att användas med penselvattentätning (vätskeformig). Spa-rännans fläns ansluts till vattentätningen, den perforerade nedre kanten på takramen gör att vattnet kan rinna in i rännan från ytan på vattentätningsskiktet. Tack vare sin eleganta dimensionering är Spa-rännan särskilt lämplig för låga terrasskonstruktioner.
Flex markränna, lämpar sig för plattade ytor, t.ex. utrustad med platt tak. Flex-rännan anpassas med hänsyn till objektets konstruktionstjocklekar.

Hur säkerställer jag objektets krav på bärförmåga?

Nödvändiga krav på bärförmåga måste säkerställas av objektets planerare. Beroende på objektet kan det vara en byggnadsplanerare, gårds-/grönområdesplanerare eller arkitekt. Planeraren tar hänsyn till bärförmågan när denne bestämmer på vilken typ av plats markrännan ska placeras, och vilken typ av belastning den ska tåla, dimensioneringen ska bland annat ta hänsyn till plogutrustning och räddningsvägar.

Jag behöver en 80 meter lång markränna, är det möjligt att genomföra?

Ja, vi utför längre rännenheter genom att ansluta ca 6 m långa rännor till varandra med anslutningsflänsar. Med hjälp av anslutningsflänsarna kan vi genomföra rännor av vilken längd som helst. Anslutningsflänsens material är antingen EPDM- eller NBR-gummi, beroende på rännans placering och användningsändamål.

Hur bestämmer jag djupet på markrännan?

Minimidjupen för markrännorna har bestämts på basis av tillverkningstekniska grunder:

Markränna med plant lock i rostfritt stål
- Med motstånd höjd 55 mm
- Utan motstånd höjd 45 mm
Markränna med rostfritt stålgaller
- Med motstånd höjd 75 mm
- Utan motstånd höjd 60 mm
Markränna med gjutjärnslock
- Med motstånd höjd 65 mm
- Utan motstånd, beroende på rännans bredd, höjd 50-55 mm

Annars påverkas djupet av objektets konstruktionstjocklek och med hänsyn till detta kan man fritt välja rännans höjd. En låg markränna kräver oftare rengöring, så att den inte täpps till, en djupare ränna har mer volym.

Kan markrännans utloppsrör placeras vid sidan av rännan?

Ja, en eller flera utloppsanslutningar på DryLine® markrännan kan placeras fritt enligt objektets behov på botten, sidan eller änden av rännan. Avloppsrörets diameter bestäms enligt objektets utloppsstorlek, antingen Ø 50, 75 eller 110 mm.

Hur förs DryLine® markrännans motstånd vattentätt in i rännan?

Värmeelementet förs in i markrännan med hjälp av en vattentät tryckgenomföring. Tryckgenomföringen svetsas fast i rännan, på ett ställe som beställaren anger. Den kan placeras på änden, sidan eller botten med hänsyn till objektets elplan.
