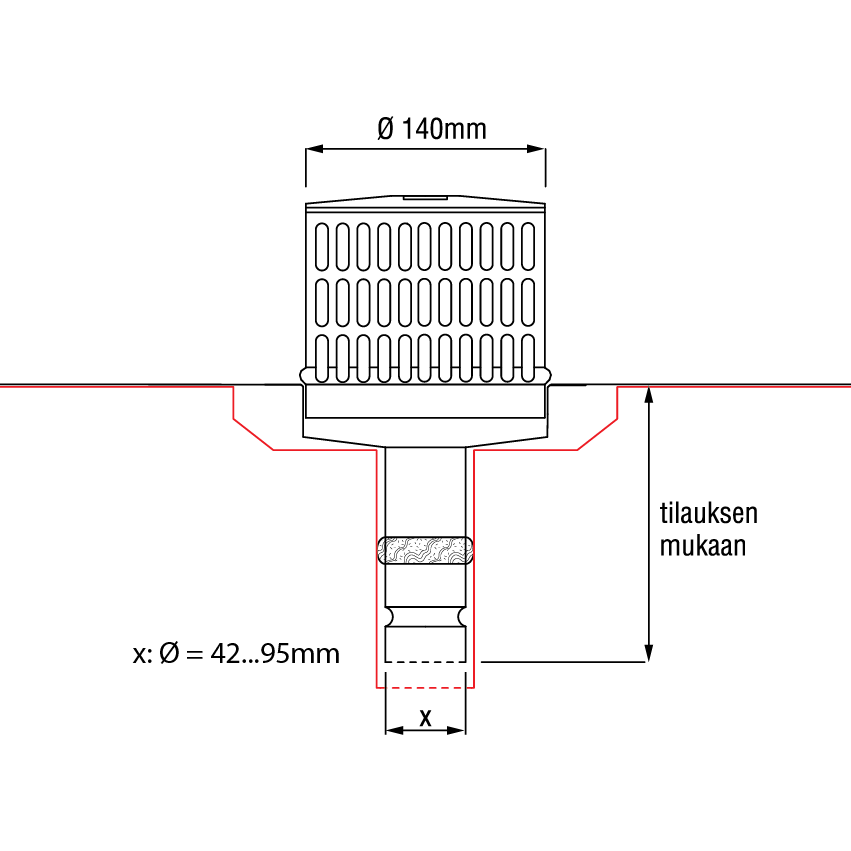

  • Pletitarvike saneerauskaivo PK mittakuva
    Saneerauskaivo PK
  • Peltitarvike saneerauskaivo B mittakuva
    Saneerauskaivo B

Saneerauskaivo PK/B

Loiville bitumikermikatteille sopiva allasmallinen saneerauskaivo. Saneerauskaivo varustetaan roskasihdillä, joka estää lehtien ja roskien pääsyn kaivoon, mahdollistaen kaivon korkean vedenvirtauksen. Hst-kaivoissa on primeroitu laippa.

Vanhan kattokaivon sisään asennettavaa saneerauskaivoa käytetään kun vesikaton saneerauksen yhteydessä vanhat kaivot halutaan jättää paikoilleen. Saneerauskaivon poistoputken halkaisija mitoitetaan 8-10 mm pienemmäksi kuin vanhan kaivon putken sisämitta.

UV-50 kaivon saneerauksessa käytetään saneerauskaivoa PK.

UV-70 ja UV-80 kaivojen saneerauksessa käytetään saneerauskaivoa B.

Tekniset tiedot
Materiaali
Haponkestävä teräs (hst) tai kupari (cu)

Saneerauskaivo PK:

Poistoputken halkaisija ∅ Poistoputken pituus
42 mm (UV-50) 130 tai 230 mm



Saneerauskaivo B:

Poistoputken halkaisija ∅ Poistoputken pituus
60,3 (UV-70) tai 63,5 (UV-80) mm 180 mm

Muut koot valmistettavissa mittatilauksena.

Lisävarusteet

Bitumilaippa

Bitumilaipan avulla saadaan paras mahdollinen liitos kattokaivon ja vedeneristyksen välille.

Rengassiivilä (∅ 300 tai 400 mm)

Kattokaivon sihdin päälle asetettava lisäsihti estää entistä tehokkaammin kaivoa tukkeutumasta.

Dokumentit ja kuvat

Sertifikaatit ja hyväksynnät

Testattu SFS-EN 1253-2 standardin mukaisesti.

Eurooppalainen standardisoimisjärjestö CEN ei ole määrittänyt kattokaivoille harmonisoitua tuotestandardia (hEN), jonka perusteella tuotetta voisi CE-merkitä. Kattokaivon tuotekelpoisuus todetaan rakennuspaikkakohtaisella varmennuksella.

Asennusohjeet

Saneerauskaivo asennetaan vanhan kattokaivon sisään. Lue asennusohje huolellisesti ennen asennustyön aloittamista.

Huolto ja varaosat

Sihti tarkastettava ja puhdistettava. Muut huoltotoimenpiteet katon huoltokirjan mukaisesti.

Objektit suunnittelijalle

Peltitarvikkeen kaivotuotteiden BIM- ja CAD-mallit löydät ProdLib ja MagiCAD tuotekirjastoista.

ProdLib
MagiCAD

Usein kysyttyä kattokaivoista

Ovatko kattokaivot CE-merkitty?

Kattokaivot eivät ole CE-merkittyjä, sillä eurooppalainen standardisoimisjärjestö CEN ei ole määrittänyt kattokaivoille harmonisoitua tuotestandardia (hEN), jonka perusteella tuotetta voisi CE-merkitä. Kaivon tuotekelpoisuus todetaan rakennuspaikkakohtaisella varmennuksella.

Ovatko kattokaivonne vakiomittaisia?

Kattokaivoissamme on laaja valikoima vakiomittoja putken halkaisijan ja pituuden osalta, esimerkiksi putken pituuksia on saatavilla 1200 mm asti. Kaikki tuotteemme ovat myös räätälöitävissä haluttuihin mittoihin tilauksesta.

Saneerauskohteessa vanhat kattokaivot halutaan jättää paikalleen. Kuinka valitsen kohteeseen oikean kokoisen saneerauskaivon?

Saneerauskaivon putken halkaisija mitoitetaan 10 mm pienemmäksi kuin vanhan kaivon putken sisämitta. Tekninen tukemme avustaa tarvittaessa oikean kokoisen saneerauskaivon valinnassa. Tarvitsemme tietoomme vain vanhan kaivon putken sisämitan, ja tiedon siitä mikä kaivomalli kohteessa on.

Mistä tiedän minkä pituisen kattokaivon tarvitsen?

Kattokaivon poistoputki tulee yltää kantavan rakenteen läpi, liitoksia ei tule tehdä rakenteen sisällä. Poistoputki on hyvä mitoittaa niin, että putken poistopää yltää vähintään 100 mm kantavan rakenteen alapuolelle.

Kuinka usein ja miten kattokaivot on huollettava?

Kattokaivot on huollettava säännöllisesti. Roskasihti on puhdistettava roskista ja varmistettava että vedenvirtaus on esteetöntä kattokaivolle.
