Fasad (betong, träram, stålram)

PITO Loop väggförankringspunkt gängstång

PITO™ Loop är en pålitlig väggförankringspunkt för säkerhetslinor och andra hjälpmedel som behövs vid underhålls-, reparations- och räddningsarbeten på taket. Den lämpar sig för användning som en enskild förankringspunkt eller som en del av PITO™ Greenline vajersystemet. Gängstången monteras på fasaden och garanterar säkra arbetsförhållanden för upp till fyra användare samtidigt.

Teknisk information

Modell: PITO™ Loop gängstång
Underrede: Fasad (betong, stålram, träram)
Tillämplig användning: Personligt fallskydd
Användare: Max. 4 personer
Material: Rostfritt stål
Längd: 500 mm

Dokument och bilder

DWG-ritning

Certifikat och godkännanden

PITO™ Loop väggförankringspunkt uppfyller kraven i fallskyddsstandarden EN 795:2012 Typ A + C.

Måttanvisning

Som enskilda fästpunkter är avståndet mellan fästpunkterna högst 7,5 m.
Som en del av PITO™ Greenline-vajersystemet är avståndet mellan takstolparna högst 15 m, rekommenderat avstånd 10-12 m.

Installationsanvisningar

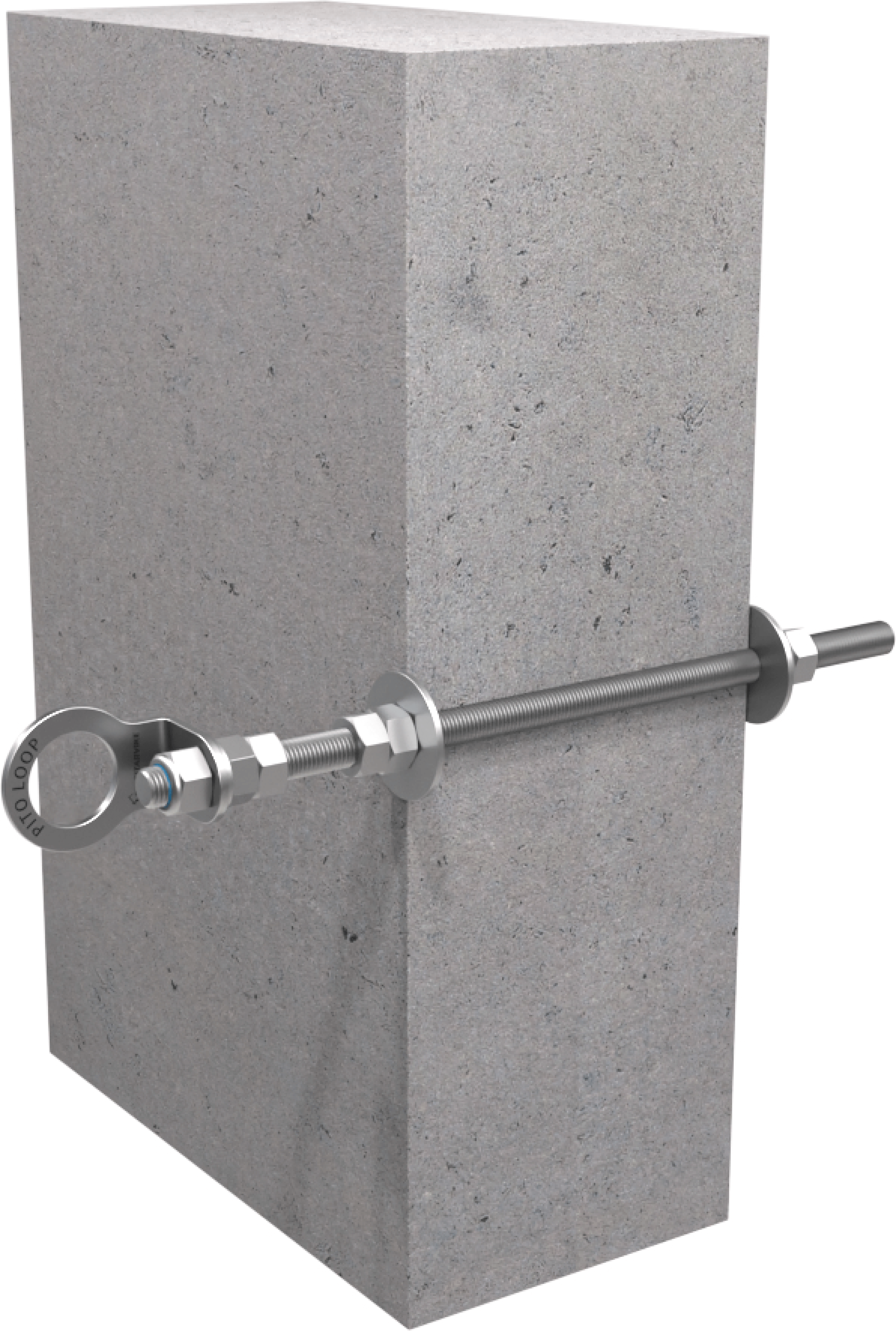

Montering på byggnadens fasad genom injektion eller genomgående bultning.

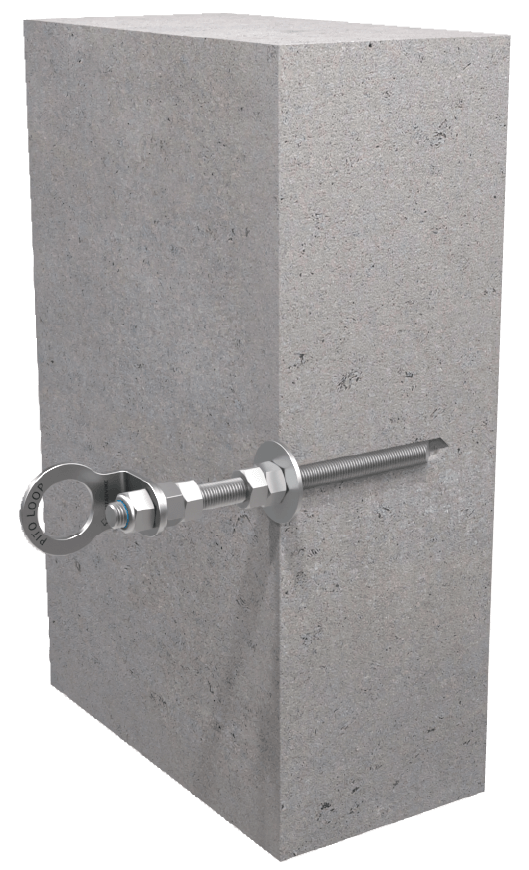

Installation i betong genom genomgående bultning eller injektion. Injektionsdjup minst 120 mm.
Installation på stålram genom genomgående bultning.
Installation på bärande träram genom genomgående bultning. Träkonstruktionens tjocklek minst 100 mm.

Kan alla PITO™ takstolpar och förankringspunkter användas för att stödja hängställningar?

Inte alla. Den traditionella PITO™-takstolpen, gjut takstolpen och trätakstolpen uppfyller kraven i standarden för hängställningar SFS-EN 1808, vilket innebär att de kan användas för att stödja hängställningar. Andra PITO™takstolpar och förankringspunkter lämpar sig för användning som personligt fallskydd.

Är PITO™ takstolpar också lämpliga för branta tak?

Ja, PITO™-takstolpar kan också installeras på branta tak, till exempel som en förankringspunkt i närheten av en husstege. Förutom de traditionella takstolparna som installeras i takkonstruktionen, innehåller vårt sortiment även till exempel egna förankringspunkter som lämpar sig för plåttak. PITO™ Greenline vajersystemkan installeras på alla våra takstolpar och förankringspunkter.

Kan PITO™ takstolpar installeras på andra strukturer än tak?

Ja, PITO™-takstolpar och förankringspunkter kan installeras på andra bärande konstruktioner, såsom en vägg eller fasad. Till exempel kan även fallskydd för industrianläggningar genomföras med PITO™-taksäkerhetsprodukter.

Finns det i ert sortiment en takstolpe som kan fästas i ytskiktet?

Våra PITO™-taksäkerhetsprodukter fastsätts alltid på den bärande konstruktionen. Vi vill vara säkra på att våra produkters fastsättning och hållfasthet uppfyller våra krav även efter år och årtionden.

Förutom de traditionella takstolparna som installeras i takets bärande konstruktion, innehåller vårt sortiment även takstolpar och fästpunkter med en lättare monteringslösning, som lämpar sig för installation på till exempel faner eller brädfodring, motviktsförankringspunkt lämpar sig för installation på ett färdigt tak.
