Falsad plåttak

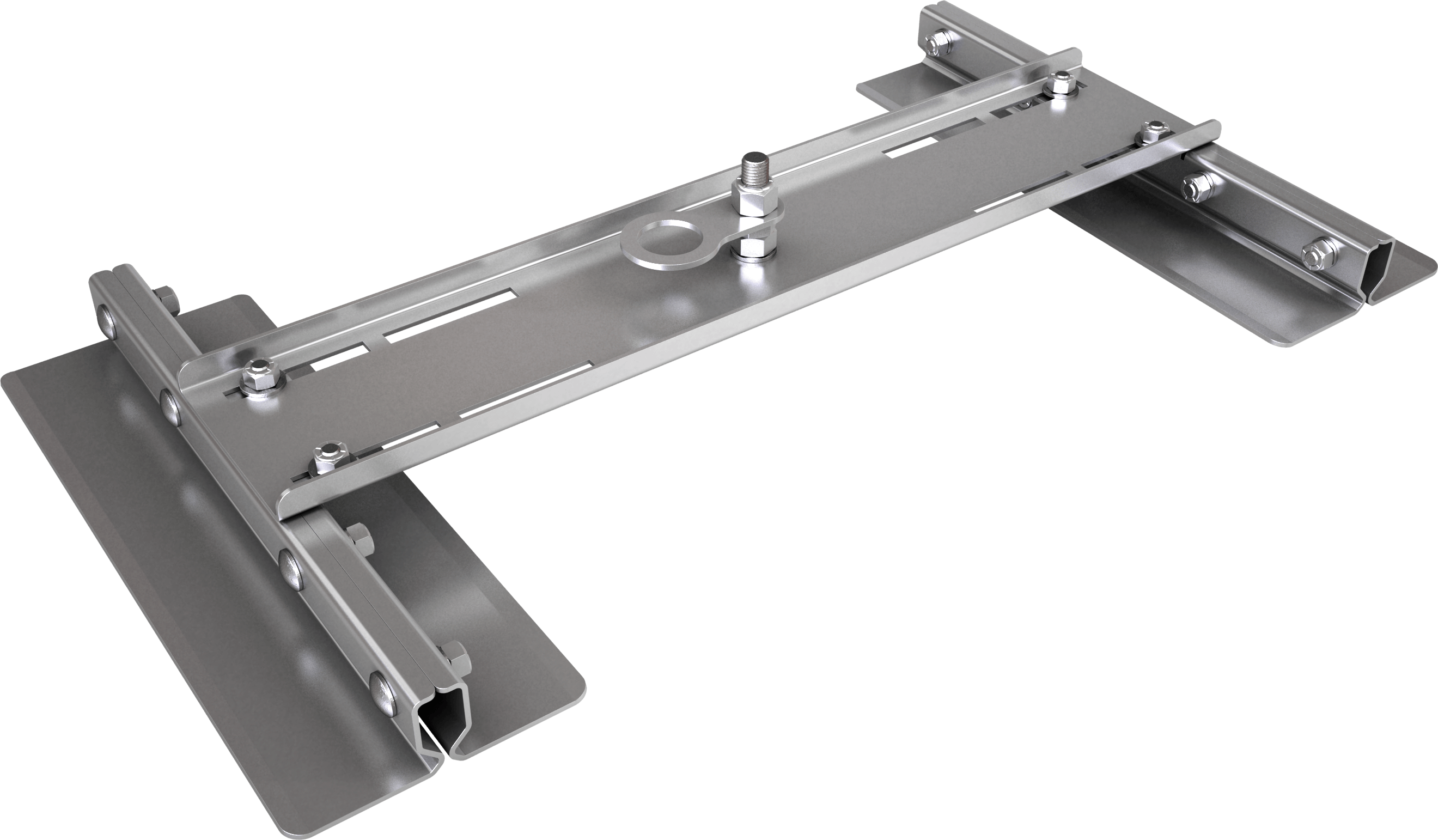

PITO™ Clip 2 förankringspunkt

PITO™ Clip 2 takstolpe är en pålitlig förankringspunkt för säkerhetslinor och andra hjälpmedel som behövs vid underhålls-, reparations- och räddningsarbeten på taket. Den lämpar sig för användning som en enskild förankringspunkt eller som en del av PITO™ Greenline vajersystemet. Förankringspunkten monteras på ett plåttak med fals och garanterar säkra arbetsförhållanden för två användare samtidigt.

Teknisk information

Modell: PITO™ Clip 2
Underrede: Falsad plåttak
Tillämplig användning: Personligt fallskydd
Användare: Max. 4 personer
Material: Rostfritt stål
Flänslängd: 415 mm
Bredd (justerbar): 453-798 mm

Dokument och bilder

DWG-ritning

Certifikat och godkännanden

PITO™ Clip 1 förankringspunkt uppfyller kraven i fallskyddsstandarderna EN 795:2012 Typ C och CEN/TS 16415:2013 Typ A + C.

Installationsanvisningar

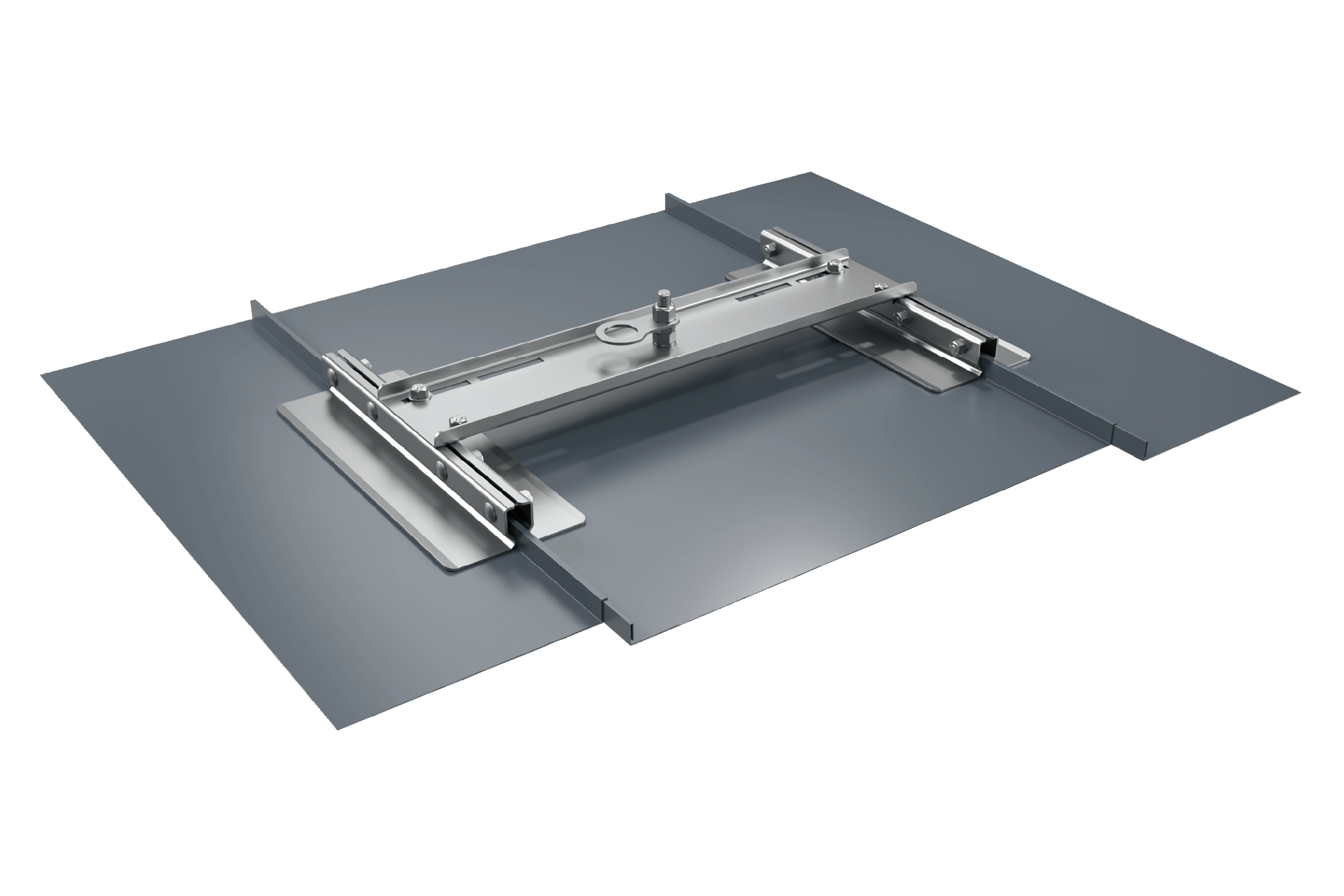

Installation på plåttak med fals. Justerbart för fogavstånd 320-640 mm. Installation minst 700 mm från taknocken och/eller takfoten. Ingen installation på takets yttersta fog.

Som enskilda fästpunkter är avståndet mellan fästpunkterna högst 7,5 m.
Som en del av PITO™ Greenline-vajersystemet är avståndet mellan fästpunkterna högst 7,5 eller 10 m.

Kan alla PITO™ takstolpar och förankringspunkter användas för att stödja hängställningar?

Inte alla. Den traditionella PITO™-takstolpen, gjut takstolpen och trätakstolpen uppfyller kraven i standarden för hängställningar SFS-EN 1808, vilket innebär att de kan användas för att stödja hängställningar. Andra PITO™ takstolpar och förankringspunkter lämpar sig för användning som personligt fallskydd.

Är PITO™ takstolpar också lämpliga för branta tak?

Ja, PITO™-takstolpar kan också installeras på branta tak, till exempel som en förankringspunkt i närheten av en husstege. Förutom de traditionella takbultarna som installeras i takkonstruktionen, innehåller vårt sortiment även till exempel egna förankringspunkter som lämpar sig för plåttak. PITO™ Greenline vajersystem kan installeras på alla våra takstolpar och förankringspunkter.

Kan PITO™ takstolpar installeras på andra strukturer än tak?

Ja, PITO™-takstolpar och förankringspunkter kan installeras på andra bärande konstruktioner, såsom en vägg eller fasad. Till exempel kan även fallskydd för industrianläggningar genomföras med PITO™-taksäkerhetsprodukter.

Finns det i ert sortiment en takstolpe som kan fästas i ytskiktet?

Våra PITO™-taksäkerhetsprodukter fastsätts alltid på den bärande konstruktionen. Vi vill vara säkra på att våra produkters fastsättning och hållfasthet uppfyller våra krav även efter år och årtionden.

Förutom de traditionella takstolparna som installeras i takets bärande konstruktion, innehåller vårt sortiment även takstolpar och fästpunkter med en lättare monteringslösning, som lämpar sig för installation på till exempel faner eller brädfodring, motviktsförankringspunkt lämpar sig för installation på ett färdigt tak.
